خرید ژنراتور مکالته مدل ECO 32-3L4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره سری) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
کلاس قدرت نامی H (kVA)	۷۰	۷۰	۷۰	۶۵	۷۵	۸۰	۸۴	۸۴
kW	۵۶	۵۶	۵۶	۵۲	۶۰	۶۴	۶۷٫۲	۶۷٫۲
کلاس قدرت نامی F (kVA)	۶۳	۶۳	۶۳	۵۲	۶۸	۷۵	۷۸	۷۸
kW	۵۰٫۴	۵۰٫۴	۵۰٫۴	۴۱٫۶	۵۴٫۴	۶۰	۶۲٫۴	۶۲٫۴
تنظیم با SR7/2	±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
اجرا	بدون برس
پیچش استاتور	۱۲ انتها
روتور	با قفس دما

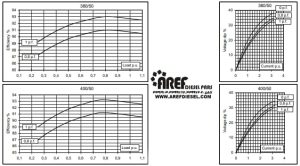

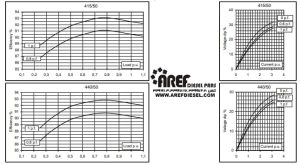

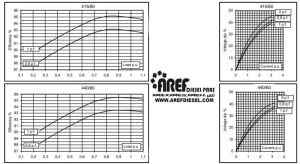

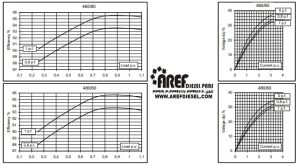

کلاس بهره‌وری H 4/4 (%)	۹۰٫۷	۹۰٫۸	۹۰٫۵	۹۰٫۳	۹۲٫۹	۹۳٫۴	۹۳٫۵	۹۳٫۶
کلاس بهره‌وری ۳/۴ (%)	۹۰٫۹	۹۱٫۲	۹۱٫۱	۹۰٫۸	۹۲٫۹	۹۳٫۱	۹۳٫۳	۹۳٫۵
کلاس بهره‌وری ۲/۴ (%)	۸۹٫۷	۸۹٫۸	۸۹٫۸	۸۹٫۸	۹۰٫۹	۹۱	۹۱٫۱	۹۱٫۲
کلاس بهره‌وری ۱/۴ (%)	۸۷٫۲	۸۷	۸۶٫۸	۸۶٫۵	۸۸٫۲	۸۸٫۲	۸۸٫۲	۸۸
واکنش‌ها (kVA F) Xd %	۳۱۵٫۸	۲۸۵	۲۶۴٫۸	۲۱۸٫۷	۳۴۰٫۴	۳۲۳٫۰	۳۱۰٫۳	۲۸۵
Xd’ %	۱۳٫۸۵	۱۲٫۵	۱۱٫۶۱	۹٫۵۹	۱۴٫۹۳	۱۴٫۱۷	۱۳٫۶۱	۱۲٫۵
Xd” %	۷٫۲۰	۶٫۵	۶٫۰۴	۴٫۹۹	۷٫۷۶	۷٫۳۷	۷٫۰۸	۶٫۵
Xq %	۱۲۱٫۹	۱۱۰	۱۰۲٫۲	۸۴٫۴	۱۳۱٫۴	۱۲۴٫۷	۱۱۹٫۸	۱۱۰
Xq’ %	۱۲۱٫۹	۱۱۰	۱۰۲٫۲	۸۴٫۴	۱۳۱٫۴	۱۲۴٫۷	۱۱۹٫۸	۱۱۰
Xq” %	۳۵٫۵	۳۲	۲۹٫۷	۲۴٫۶	۳۸٫۲	۳۶٫۳	۳۴٫۸	۳۲
X2 %	۲۴٫۱۶	۲۱٫۸	۲۰٫۲۵	۱۶٫۷۳	۲۶٫۰۴	۲۴٫۷۱	۲۳٫۷۴	۲۱٫۸
X0 %	۳٫۴۳	۳٫۱	۲٫۸۸	۲٫۳۸	۳٫۷۰	۳٫۵۱	۳٫۳۸	۳٫۱
نسبت اتصال کوتاه (Kcc)	۰٫۴۹	۰٫۵۸	۰٫۶۵	۱٫۲۰	۰٫۳۷	۰٫۴۱	۰٫۴۹	۰٫۵۸
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۶۵	Td” (ثانیه)	۰٫۰۱۳۵	Tdo’ (ثانیه)	۱٫۳۰	Ta (ثانیه)	۰٫۰۲۷

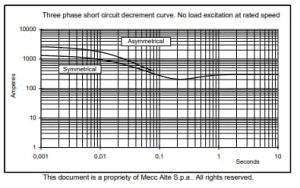

ظرفیت جریان اتصال کوتاه (%)	>300	>300	>300	>300	>350	>350	>350	>350
تحریک در حالت بدون بار (آمپر)	۰٫۵	۰٫۶	۰٫۷	۱٫۲	۰٫۲۵	۰٫۳	۰٫۴	۰٫۵
تحریک در حالت بار کامل (آمپر)	۲	۲٫۱	۲٫۳	۲٫۷	۱٫۷	۱٫۶	۱٫۸	۲
اضافه بار (طولانی‌مدت) (%)	۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت
اضافه بار در ۲۰ ثانیه (%)	۳۰۰
مقاومت پیچش استاتور (۲۰°C) (اهم)	۰٫۰۳۵
مقاومت پیچش روتور (۲۰°C) (اهم)	۳٫۱۷۱
مقاومت تحریک‌کننده (۲۰°C) (اهم)	روتور: ۰٫۴۴۲	روتور: ۰٫۴۴۲	روتور: ۰٫۴۴۲	روتور: ۰٫۴۴۲	استاتور: ۱۱٫۳۵	استاتور: ۱۱٫۳۵	استاتور: ۱۱٫۳۵	استاتور: ۱۱٫۳۵
انتقال حرارت در f.l.cl.H (وات)	۵۷۴۲	۵۶۷۴	۵۸۷۸	۵۵۸۶	۴۵۸۶	۴۵۲۲	۴۶۷۲	۴۵۹۵
مداخله تلفن (FHT)	< 2% TIF < 45
مداخله رادیویی	EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود
تحریف شکل موج (THD) در بار کامل (LL/LN) (%)	۳٫۹ / ۳٫۷
تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%)	۳٫۳ / ۳٫۱

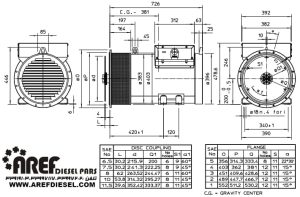

ویژگی های مکانیکی

محافظت	IP 21 (محافظت دیگر به درخواست)
بلبرینگ DE	۶۳۱۲-۲RS
بلبرینگ NDE	۶۳۰۹-۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۱۱۰
وزن مجموعه روتور پیچیده (کیلوگرم)	۷۲
وزن کل ژنراتور (کیلوگرم)	۲۹۸
حداکثر سرعت اضافی (دور در دقیقه)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۵٫۲
نیاز به هوای خنک کننده (متر مکعب در دقیقه)	۱۱٫۸	۱۴٫۵

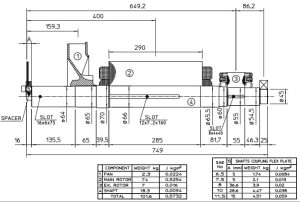

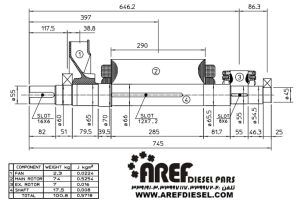

ثابت اینرسی (H) (ثانیه)	۰٫۱۰۱	۰٫۱۲۱
سطح نویز در فاصله ۱م/۷م (dB(A))	۷۵ / ۶۰	۷۹ / ۶۴
