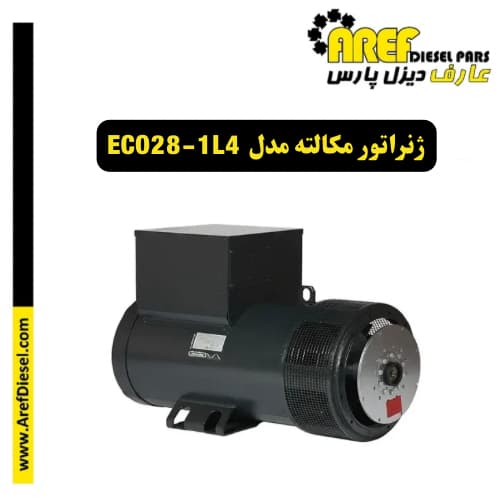

خرید ژنراتور مکالته مدل ECO 28-1L/4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
قدرت نامی کلاس H (kVA)	۲۰	۲۰	۲۰	۱۸	۲۱	۲۳	۲۴	۲۴
قدرت نامی کلاس H (kW)	۱۶	۱۶	۱۶	۱۴٫۴	۱۶٫۸	۱۸	۱۹٫۲	۱۹٫۲
قدرت نامی کلاس F (kVA)	۱۸٫۵	۱۸٫۵	۱۸٫۵	۱۷	۱۹	۲۰	۲۲	۲۲
قدرت نامی کلاس F (kW)	۱۵	۱۵	۱۵	۱۳٫۶	۱۵٫۲	۱۶	۱۷٫۶	۱۷٫۶
تنظیمات با SR7/2	±۱٫۵ % با هر ضریب قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
نوع اجرا	بدون براش
پیچش استاتور	۱۲ سر
روتور	بدون قفس دمپینگ

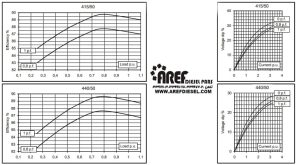

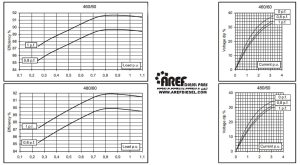

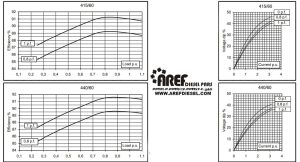

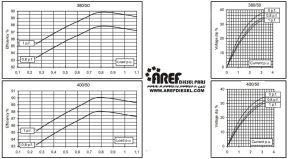

بازده کلاس H 4/4 %	۸۷٫۵	۸۷٫۶	۸۷٫۳	۸۷٫۱	۸۹	۸۹٫۵	۸۹٫۶	۸۹٫۷
(برای جزئیات به جدول های زیر مراجعه کنید) ۳/۴ %	۸۷٫۷	۸۸	۸۷٫۷	۸۷٫۶	۸۹٫۱	۸۹٫۳	۸۹٫۵	۸۹٫۷
۲/۴ %	۸۵٫۷	۸۵٫۸	۸۵٫۸	۸۵٫۷	۸۷٫۴	۸۷٫۵	۸۷٫۶	۸۷٫۷
۱/۴ %	۸۳٫۳	۸۳٫۲	۸۳	۸۲٫۵	۸۵٫۳	۸۵٫۳	۸۵٫۳	۸۵٫۲
واکنش‌ها (کلاس F) Xd %	۱۹۳٫۹	۱۷۵	۱۶۲٫۶	۱۳۰٫۲	۲۰۴٫۸	۱۹۹٫۶	۱۹۰٫۵	۱۷۵
Xd’ %	۱۸٫۲۸	۱۶٫۵	۱۵٫۳۳	۱۲٫۲۷	۱۹٫۳۱	۱۸٫۸۲	۱۷٫۹۷	۱۶٫۵
Xd” %	۱۰٫۴۲	۹٫۴	۸٫۷۳	۶٫۹۹	۱۱٫۰۰	۱۰٫۷۲	۱۰٫۲۴	۹٫۴
Xq %	۸۴٫۲	۷۶	۷۰٫۶	۵۶٫۵	۸۹٫۰	۸۶٫۷	۸۲٫۸	۷۶
Xq’ %	۸۴٫۲	۷۶	۷۰٫۶	۵۶٫۵	۸۹٫۰	۸۶٫۷	۸۲٫۸	۷۶
Xq” %	۲۳٫۳	۲۱	۱۹٫۵	۱۵٫۶	۲۴٫۶	۲۴٫۰	۲۲٫۹	۲۱
X2 %	۱۵٫۷۳	۱۴٫۲	۱۳٫۱۹	۱۰٫۵۶	۱۶٫۶۲	۱۶٫۲۰	۱۵٫۴۶	۱۴٫۲
X0 %	۳٫۵۵	۳٫۲	۲٫۹۷	۲٫۳۸	۳٫۷۵	۳٫۶۵	۳٫۴۸	۳٫۲
نسبت اتصال کوتاه Kcc	۰٫۵۳	۰٫۶۵	۰٫۸۷	۱٫۴۵	۰٫۴۱	۰٫۴۸	۰٫۵۳	۰٫۶۵
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۴۵	Td” (ثانیه)	۰٫۰۱۵	Tdo’ (ثانیه)	۰٫۸۷	Ta (ثانیه)	۰٫۰۱۳

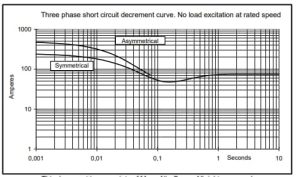

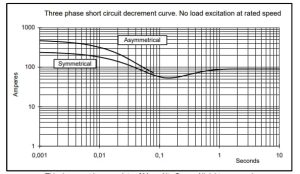

ظرفیت جریان اتصال کوتاه %	>300 >320
تحریک در بار بدون	۰٫۴	۰٫۵	۰٫۶	۰٫۸	۰٫۳	۰٫۳۵	۰٫۴	۰٫۵
تحریک در بار کامل	۱٫۴	۱٫۵	۱٫۷	۱٫۹	۱٫۲	۱٫۳	۱٫۴	۱٫۵
اضافه بار (طولانی مدت) %	۱ ساعت در یک دوره ۶ ساعته ۱۱۰% بار نامی
اضافه بار در ۲۰ ثانیه %	۳۰۰
مقاومت پیچش استاتور (۲۰°C) Ω	۰٫۳۸۹
مقاومت پیچش روتور (۲۰°C) Ω	۱٫۵۳۷
مقاومت تحریک کننده (۲۰ °C) Ω	روتور: ۰٫۶۴	روتور: ۰٫۶۴	روتور: ۰٫۶۴	روتور: ۰٫۶۴	استاتور: ۱۰٫۶۰	استاتور: ۱۰٫۶۰	استاتور: ۱۰٫۶۰	استاتور: ۱۰٫۶۰
پراکندگی حرارتی در f.l.cl H W	۲۲۸۶	۲۲۶۵	۲۳۲۸	۲۱۳۳	۲۰۷۶	۲۱۵۹	۲۲۲۹	۲۲۰۵
نویز تلفن	THF < 2%	TIF < 45
نویز رادیویی	EN50081-1، EN50082-1، VDE0875K. برای استانداردهای دیگر به کارخانه مراجعه کنید
تحریف شکل موج (THD) در بار LL/LN %	۲ / ۲
تحریف شکل موج (THD) در بار بدون LL/LN %	۳٫۶ / ۳٫۵

برای مشاهده محصولات بیشتر به برگه خرید دیزل ژنراتور مراجعه نمایید.

مشاوره رایگان محصولات

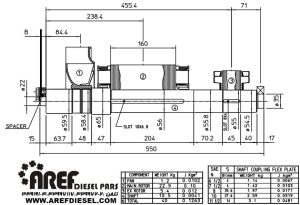

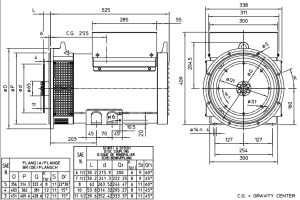

ویژگی های مکانیکی

حفاظت	IP 23 (حفاظت دیگر به درخواست)
بلبرینگ DE	۶۳۰۹-۲RS
بلبرینگ NDE	۶۲۰۹-۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۴۴
وزن مجموعه روتور پیچیده (کیلوگرم)	۲۳
وزن کل ژنراتور (کیلوگرم)	۱۳۳
حداکثر سرعت چرخش (rpm)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۳٫۸
نیاز به هوای خنک کننده (m³/min)	۵٫۳	۵٫۸
ثابت اینرسی (H) (ثانیه)	۰٫۰۷۸	۰٫۰۹۴
سطح نویز در ۱m/7m (dB(A))	۶۸ / ۵۷ /	۷۱ / ۶۱
