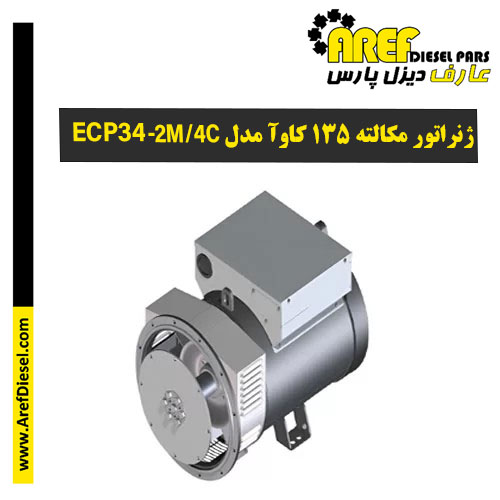

سیستم‌های تحریک و تنظیم
تمام سری‌های ECP/ECO دارای سیم‌پیچ کمکی MAUX برای تأمین برق تنظیم‌کننده دیجیتال هستند. هر دو DSR و DER1 قابلیت اتصال به کامپیوتر از طریق رابط USB DxR2 و نرم‌افزار DxR TERMINAL را دارند که می‌توان از آن‌ها برای بررسی/دانلود هشدارها و تنظیمات به منظور تجزیه و تحلیل یا کلون کردن سایر تنظیم‌کننده‌ها استفاده کرد. DER2 دارای یک اتصال USB یکپارچه است و می‌تواند بدون نیاز به بردهای اتصال اضافی به کامپیوتر متصل شود. تنظیمات بیشتری مانند LAMS، کنترل خارجی هماهنگ دیجیتالی مبتنی بر RAM و راه‌اندازی نرم از طریق اتصال DxR قابل دستیابی هستند. پتانسیومترهای آنالوگ ساده نیز برای تنظیمات معمول‌تر در دسترس هستند.
| سیستم‌های تحریک | DSR | DER1 | DER2 |
|---|---|---|---|
| ECP3 تا ECO38 | استاندارد | گزینه | گزینه |
| ECO40 | استاندارد | گزینه | |
| عملیات موازی | √ | √ | √ |
| موازی با شبکه | √ | √ | √ |
| حس‌گر سه فاز (rms) | – | √ | √ |
| دقت | ±۱% | ±۰٫۵% | ±۰٫۵% |
| کنترل ولتاژ از راه دور | √ | √ | √ |
| ثبت هشدار | √ | √ | √ |
| پیکربندی آنالوگ و دیجیتال | √ | √ | √ |
| LAMS (پذیرش بار V/f) | √ | √ | √ |
| APO (خروجی حفاظت فعال) | √ | √ | √ |
| راه‌اندازی نرم | √ | √ | √ |
| پاسخ دینامیکی بالا | – | – | √ |
| اتصال USB بدون بردهای خارجی | – | – |
برای یک وظیفه مشخص در راه‌اندازی موتور، می‌توان از یک دستگاه کوچک‌تر استفاده کرد که این انتخاب به دلیل مقادیر پایین راکتانس زیر گذرا برای بارهای غیرخطی نیز بهبود می‌یابد. کل این مجموعه می‌تواند برای مدت حداکثر ۲۰ ثانیه جریان اتصال کوتاه پایداری بیش از ۳۰۰٪ را تحمل کند.
PMG اختیاری
PMG شرکت Mecc Alte برای مدل‌های ECP28، ECP32، ECP34 و ECO38 به‌عنوان گزینه‌ای که در کارخانه نصب می‌شود، در دسترس است. به‌طور جایگزین، فقط پیش‌زمینه‌ای برای نصب بعدی نیز به‌عنوان گزینه قابل انتخاب است. برای سری ECO40، این گزینه به‌صورت نصب‌شده در کارخانه یا نصب بعدی موجود است.
کل محدوده AVR کاملاً با هر دو سیستم MAUX و PMG سازگار است؛ این امر مدیریت قطعات یدکی و انعطاف‌پذیری موجودی را به حداقل می‌رساند، زیرا یک AVR برای همه کاربردها مناسب است.
PMG همان مقدار kVA را که با MAUX در دسترس است، ارائه می‌دهد.
ویژگی های عمومی
| تعداد قطب | ۴ |
| کلاس عایق | H |
| تعداد فازها | ۳ |
| کلاس حفاظت | IP23 |
| تعداد سیم‌ها | ۱۲ |
| نوع بلبرینگ NDE | ۶۳۱۱٫۲RS |
| اجرا | بدون برس |
| نوع بلبرینگ DE | ۶۳۱۴٫۲RS |
| نوع رگولاتور | DSR |
| حداکثر سرعت اضافی | ۲۲۵۰ |
| گام پیچش | ۲/۳ |
| ارتفاع | ۰-۱۰۰۰ |
| کد ولتاژ مرجع | T0405S3 |
| تعادل | ISO1940-1 |

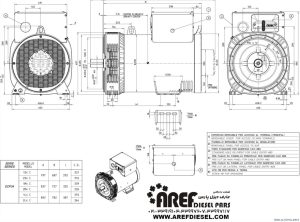

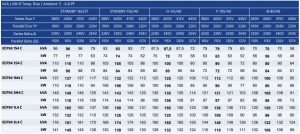

رتبه بندی ۵۰ هرتز
رتبه بندی ۶۰ هرتز
راکتانس و ثابت‌های زمانی – کلاس H / 400 ولت
حالت غیر اشباع (طبق EN60034-4) | ECP34 1S4 C | ECP34 2S4 C | ECP34 1M4 C | ECP34 2M4 C | ECP34 1L4 C | ECP34 2L4 C |
|---|---|---|---|---|---|---|
| Xd راکتانس سنکرون محور مستقیم % | ۳۲۴ | ۲۴۱٫۲ | ۲۸۱٫۳ | ۳۲۷٫۶ | ۲۲۵٫۳ | ۲۲۰٫۴ |
| X’d راکتانس گذرای محور مستقیم % | ۲۲٫۳ | ۱۸٫۴ | ۲۱٫۵ | ۲۲٫۸ | ۱۳٫۹ | ۱۸٫۲ |
| X”d راکتانس زیر گذرای محور مستقیم % | ۷٫۴ | ۶ | ۷ | ۱۱٫۱ | ۵٫۸ | ۷٫۷ |
| Xq راکتانس سنکرون محور متعامد % | ۱۷۰٫۲ | ۱۵۷ | ۱۸۳٫۲ | ۲۰۰٫۹ | ۱۱۴٫۸ | ۱۵۰٫۳ |
| X’q راکتانس گذرای محور متعامد % | ۱۷۰٫۲ | ۱۵۷ | ۱۸۳٫۲ | ۲۰۰٫۹ | ۱۱۴٫۸ | ۱۵۰٫۳ |
| X”q راکتانس زیر گذرای محور متعامد % | ۲۹٫۵ | ۳۲٫۷ | ۳۸٫۲ | ۴۱٫۵ | ۲۴٫۹ | ۳۲٫۶ |
| X2 راکتانس دنباله منفی % | ۱۷٫۸ | ۱۸٫۸ | ۲۲ | ۲۵٫۷ | ۱۴٫۸ | ۱۹٫۵ |
| X0 راکتانس دنباله صفر % | ۳٫۵۹ | ۳٫۶۷ | ۴٫۲۹ | ۳٫۹۷ | ۲٫۳۵ | ۳٫۱۲ |
حالت اشباع | ||||||
| Xd راکتانس سنکرون محور مستقیم % | ۲۷۵٫۴ | ۲۰۵ | ۲۳۹٫۱ | ۲۷۸٫۵ | ۱۹۱٫۵ | ۱۸۷٫۳ |
| X’d راکتانس گذرای محور مستقیم % | ۱۹ | ۱۵٫۶ | ۱۸٫۳ | ۱۹٫۴ | ۱۱٫۸ | ۱۵٫۵ |
| X”d راکتانس زیر گذرای محور مستقیم % | ۶٫۲۹ | ۵٫۱ | ۵٫۹۵ | ۹٫۴۳ | ۴٫۹۳ | ۶٫۵۴ |
| Xq راکتانس سنکرون محور متعامد % | ۱۴۴٫۷ | ۱۳۳٫۴ | ۱۵۵٫۷ | ۱۷۰٫۸ | ۹۷٫۶ | ۱۲۷٫۸ |
| X’q راکتانس گذرای محور متعامد % | ۱۴۴٫۷ | ۱۳۳٫۴ | ۱۵۵٫۷ | ۱۷۰٫۸ | ۹۷٫۶ | ۱۲۷٫۸ |
| X”q راکتانس زیر گذرای محور متعامد % | ۲۵٫۱ | ۲۷٫۸ | ۳۲٫۵ | ۳۵٫۳ | ۲۱٫۲ | ۲۷٫۷ |
| X2 راکتانس دنباله منفی % | ۱۵٫۱ | ۱۶ | ۱۸٫۷ | ۲۱٫۸ | ۱۲٫۶ | ۱۶٫۶ |
| X0 راکتانس دنباله صفر % | ۳٫۵۹ | ۳٫۶۷ | ۴٫۲۹ | ۳٫۹۷ | ۲٫۳۵ | ۳٫۱۲ |
| Kcc نسبت اتصال کوتاه | ۰٫۳۶ | ۰٫۴۹ | ۰٫۴۲ | ۰٫۳۶ | ۰٫۵۲ | ۰٫۵۳ |
| T’d ثابت زمان گذرا ثانیه | ۰٫۰۵۶ | ۰٫۰۵۹ | ۰٫۰۶۹ | ۰٫۰۸۵ | ۰٫۰۵۳ | ۰٫۰۷۳ |
| T”d ثابت زمان زیر گذرا ثانیه | ۰٫۰۱۲ | ۰٫۰۱۴ | ۰٫۰۱۷ | ۰٫۰۱۹ | ۰٫۰۱۱ | ۰٫۰۱۴ |
| T’do ثابت زمان مدار باز ثانیه | ۰٫۸۲ | ۰٫۷۷ | ۰٫۹ | ۱٫۲۲ | ۰٫۸۶ | ۰٫۸۸ |
| Tα ثابت زمان آرمیچر ثانیه | ۰٫۰۱۶ | ۰٫۰۱۸ | ۰٫۰۲۱ | ۰٫۰۲۶ | ۰٫۰۱۷ | ۰٫۰۲ |
اطلاعات اضافی – کلاس H / 400 ولت
| Io جریان تحریک در بار خالی (A) | ۰٫۷ | ۰٫۵ | ۰٫۶ | ۰٫۵ | ۰٫۷ | ۰٫۶ |
| Ic جریان تحریک در بار کامل (A) | ۲٫۷ | ۲٫۴ | ۲٫۷ | ۲٫۶ | ۲٫۹ | ۲٫۸ |
| اضافه بار | – | |||||
| اضافه بار به ازای ۲۰ ثانیه (%) | ۳۰۰ | |||||
| تبدیل حرارت (W) | ۵۹۲۲ | ۶۹۵۷ | ۸۳۴۲ | ۸۲۵۴ | ۸۷۵۵ | ۱۰۰۸۸ |
| ضریب هارمونیک تلفن – THF (%) | <2 | <2 | <2 | <2 | <2 | <2 |
| تحریف شکل موج (THD) بار کامل LL/LN (%) | ۲٫۳ / ۲٫۳ | ۲٫۲ / ۲٫۳ | ۲ / ۲٫۲ | ۱٫۸ / ۲ | ۱٫۸ / ۱٫۹ | ۱٫۹ / ۲ |
| تحریف شکل موج (THD) بار خالی LL/LN (%) | ۲٫۵ / ۲٫۹ | ۲٫۹ / ۳ | ۲٫۸ / ۳ | ۲٫۷ / ۳ | ۲٫۷ / ۲٫۹ | ۲٫۷ / ۲٫۹ |

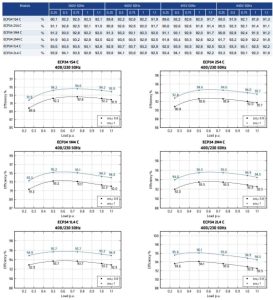

بازده‌ها در فرکانس ۵۰ هرتز

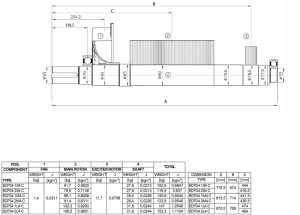

لحظه های اینرسی – بلبرینگ دوبل
