سیستم‌های تحریک و تنظیم
تمام سری‌های ECP/ECO دارای سیم‌پیچ کمکی MAUX برای تأمین برق تنظیم‌کننده دیجیتال هستند. هر دو DSR و DER1 قابلیت اتصال به کامپیوتر از طریق رابط USB DxR2 و نرم‌افزار DxR TERMINAL را دارند که می‌توان از آن‌ها برای بررسی/دانلود هشدارها و تنظیمات به منظور تجزیه و تحلیل یا کلون کردن سایر تنظیم‌کننده‌ها استفاده کرد. DER2 دارای یک اتصال USB یکپارچه است و می‌تواند بدون نیاز به بردهای اتصال اضافی به کامپیوتر متصل شود. تنظیمات بیشتری مانند LAMS، کنترل خارجی هماهنگ دیجیتالی مبتنی بر RAM و راه‌اندازی نرم از طریق اتصال DxR قابل دستیابی هستند. پتانسیومترهای آنالوگ ساده نیز برای تنظیمات معمول‌تر در دسترس هستند.
| سیستم‌های تحریک | DSR | DER1 | DER2 |
|---|---|---|---|
| ECP3 تا ECO38 | استاندارد | گزینه | گزینه |
| ECO40 | استاندارد | گزینه | |
| عملیات موازی | √ | √ | √ |
| موازی با شبکه | √ | √ | √ |
| حس‌گر سه فاز (rms) | – | √ | √ |
| دقت | ±۱% | ±۰٫۵% | ±۰٫۵% |
| کنترل ولتاژ از راه دور | √ | √ | √ |
| ثبت هشدار | √ | √ | √ |
| پیکربندی آنالوگ و دیجیتال | √ | √ | √ |
| LAMS (پذیرش بار V/f) | √ | √ | √ |
| APO (خروجی حفاظت فعال) | √ | √ | √ |
| راه‌اندازی نرم | √ | √ | √ |
| پاسخ دینامیکی بالا | – | – | √ |
| اتصال USB بدون بردهای خارجی | – | – |
برای مشاهده محصولات بیشتر به برگه دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولاتبرای یک وظیفه مشخص در راه‌اندازی موتور، می‌توان از یک دستگاه کوچک‌تر استفاده کرد که این انتخاب به دلیل مقادیر پایین راکتانس زیر گذرا برای بارهای غیرخطی نیز بهبود می‌یابد. کل این مجموعه می‌تواند برای مدت حداکثر ۲۰ ثانیه جریان اتصال کوتاه پایداری بیش از ۳۰۰٪ را تحمل کند.
PMG اختیاری
PMG شرکت Mecc Alte برای مدل‌های ECP28، ECP32، ECP34 و ECO38 به‌عنوان گزینه‌ای که در کارخانه نصب می‌شود، در دسترس است. به‌طور جایگزین، فقط پیش‌زمینه‌ای برای نصب بعدی نیز به‌عنوان گزینه قابل انتخاب است. برای سری ECO40، این گزینه به‌صورت نصب‌شده در کارخانه یا نصب بعدی موجود است.
کل محدوده AVR کاملاً با هر دو سیستم MAUX و PMG سازگار است؛ این امر مدیریت قطعات یدکی و انعطاف‌پذیری موجودی را به حداقل می‌رساند، زیرا یک AVR برای همه کاربردها مناسب است.
PMG همان مقدار kVA را که با MAUX در دسترس است، ارائه می‌دهد.
ویژگی های عمومی
| تعداد قطب | ۴ |
| کلاس عایق | H |
| تعداد فاز | ۳ |
| کلاس حفاظت | IP23 |
| تعداد سیم‌ها | ۱۲ |
| نوع بلبرینگ NDE | ۶۳۰۹-۲RS |
| اجرا | بدون برس |
| نوع بلبرینگ DE | ۶۳۱۲-۲RS |
| نوع رگولاتور | DSR |
| حداکثر سرعت اضافی | ۲۲۵۰ |
| گام سیم‌پیچی | ۲/۳ |
| ارتفاع | ۰-۱۰۰۰ |
| کد ولتاژ مرجع | T0405S3 |
| تعادل | ISO1940-1 |

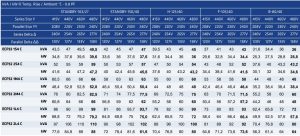

رتبه بندی ۵۰ هرتز
رتبه بندی ۶۰ هرتز
راکتانس و ثابت‌های زمانی – کلاس H / 400 ولت
حالت غیر اشباع (طبق EN60034-4)
| داده‌ها | ECP32 1S4 C | ECP32 2S4 C | ECP32 1M4 C | ECP32 2M4 C | ECP32 1L4 C | ECP32 2L4 C |
|---|---|---|---|---|---|---|
| Xd (واکنش سنکرون محور مستقیم) (%) | ۳۱۶٫۷ | ۳۳۹٫۳ | ۳۱۶٫۳ | ۲۷۶٫۳ | ۳۶۸٫۲ | ۳۷۶ |
| X’d (واکنش گذرا محور مستقیم) (%) | ۱۵٫۶ | ۱۵٫۹ | ۱۴٫۸ | ۱۳٫۸ | ۱۷٫۳ | ۱۶٫۸ |
| X”d (واکنش زیر گذرا محور مستقیم) (%) | ۱۱ | ۱۱٫۹ | ۸٫۷ | ۸٫۱ | ۱۰٫۱ | ۸٫۷ |
| Xq (واکنش سنکرون محور چهارم) (%) | ۱۰۱٫۷ | ۱۱۰٫۵ | ۱۲۳ | ۱۱۳٫۹ | ۱۴۲٫۹ | ۱۴۷٫۹ |
| X’q (واکنش گذرا محور چهارم) (%) | ۱۰۱٫۷ | ۱۱۰٫۵ | ۱۲۳ | ۱۱۳٫۹ | ۱۴۲٫۹ | ۱۴۷٫۹ |
| X”q (واکنش زیر گذرا محور چهارم) (%) | ۳۳٫۷ | ۳۴ | ۳۴٫۹ | ۳۳٫۸ | ۴۲٫۲ | ۴۳٫۱ |
| X2 (واکنش توالی منفی) (%) | ۲۱٫۸ | ۲۲٫۴ | ۲۱٫۲ | ۲۰٫۴ | ۲۵٫۶ | ۲۵٫۳ |
| X0 (واکنش توالی صفر) (%) | ۲٫۸۹ | ۳٫۰۴ | ۳٫۳۳ | ۳٫۲۱ | ۴٫۳۹ | ۴٫۱۱ |
حالت اشباع
| داده‌ها | ECP32 1S4 C | ECP32 2S4 C | ECP32 1M4 C | ECP32 2M4 C | ECP32 1L4 C | ECP32 2L4 C |
|---|---|---|---|---|---|---|
| Xd (واکنش سنکرون محور مستقیم) (%) | ۲۶۹٫۲ | ۲۸۸٫۴ | ۲۶۸٫۹ | ۲۳۴٫۹ | ۳۱۳ | ۳۱۹٫۶ |
| X’d (واکنش گذرا محور مستقیم) (%) | ۱۳٫۳ | ۱۳٫۵ | ۱۲٫۶ | ۱۱٫۷ | ۱۴٫۷ | ۱۴٫۳ |
| X”d (واکنش زیر گذرا محور مستقیم) (%) | ۹٫۳۵ | ۱۰٫۱ | ۷٫۴ | ۶٫۸۸ | ۸٫۵۸ | ۷٫۴ |
| Xq (واکنش سنکرون محور چهارم) (%) | ۸۶٫۴ | ۹۳٫۹ | ۱۰۴٫۶ | ۹۶٫۸ | ۱۲۱٫۵ | ۱۲۵٫۷ |
| X’q (واکنش گذرا محور چهارم) (%) | ۸۶٫۴ | ۹۳٫۹ | ۱۰۴٫۶ | ۹۶٫۸ | ۱۲۱٫۵ | ۱۲۵٫۷ |
| X”q (واکنش زیر گذرا محور چهارم) (%) | ۲۸٫۶ | ۲۸٫۹ | ۲۹٫۷ | ۲۸٫۷ | ۳۵٫۹ | ۳۶٫۶ |
| X2 (واکنش توالی منفی) (%) | ۱۸٫۵ | ۱۹ | ۱۸ | ۱۷٫۳ | ۲۱٫۸ | ۲۱٫۵ |
| X0 (واکنش توالی صفر) (%) | ۲٫۸۹ | ۳٫۰۴ | ۳٫۳۳ | ۳٫۲۱ | ۴٫۳۹ | ۴٫۱۱ |
| Kcc (نسبت اتصال کوتاه) | ۰٫۳۷ | ۰٫۳۵ | ۰٫۳۷ | ۰٫۴۳ | ۰٫۳۲ | ۰٫۳۱ |
| T’d (ثابت زمان گذرا) (ثانیه) | ۰٫۰۵۶ | ۰٫۰۵۹ | ۰٫۰۶۲ | ۰٫۰۵۵ | ۰٫۰۸۱ | ۰٫۰۷۴ |
| T”d (ثابت زمان زیر گذرا) (ثانیه) | ۰٫۰۱۲ | ۰٫۰۱۴ | ۰٫۰۱۴ | ۰٫۰۱۱ | ۰٫۰۱۶ | ۰٫۰۱۶ |
| T’do (ثابت زمان مدار باز) (ثانیه) | ۱٫۱۴ | ۱٫۲۶ | ۱٫۳۱ | ۱٫۱ | ۱٫۷۳ | ۱٫۶۷ |
| Tα (ثابت زمان آرمیچر) (ثانیه) | ۰٫۰۱۳ | ۰٫۰۱۶ | ۰٫۰۱۸ | ۰٫۰۱۶ | ۰٫۰۲۲ | ۰٫۰۲۲ |
اطلاعات اضافی – کلاس H / 400 ولت
| Io (جریان تحریک در بار خالی) (A) | ۰٫۶ | ۰٫۸ | ۰٫۷ | ۰٫۷ | ۰٫۷ | ۰٫۶ |
| Ic (جریان تحریک در بار کامل) (A) | ۲٫۷ | ۲٫۸ | ۲٫۵ | ۲٫۶ | ۲٫۹ | ۲٫۹ |
| اضافه بار | – | |||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||
| انتقال حرارت (W) | ۴۲۴۷ | ۵۰۹۶ | ۵۳۰۰ | ۵۹۲۸ | ۶۷۴۱ | ۷۳۳۳ |
| فاکتور هارمونیک تلفن – THF (%) | <2 | |||||
| اختلال شکل موج (THD) بار کامل LL/LN (%) | ۲٫۸ / ۲٫۸ | ۱٫۹ / ۲ | ۱٫۸ / ۱٫۹ | ۲٫۱ / ۲٫۱ | ۲٫۲ / ۲٫۲ | ۲٫۹ / ۲٫۹ |
| اختلال شکل موج (THD) بار خالی LL/LN (%) | ۳ / ۳٫۱ | ۲٫۷ / ۲٫۶ | ۲٫۶ / ۲٫۶ | ۲٫۷ / ۲٫۷ | ۲٫۹ / ۲٫۹ | ۲٫۵ / ۲٫۵ |

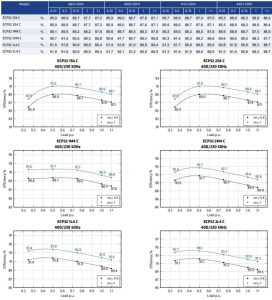

بازده‌ها در فرکانس ۵۰ هرتز

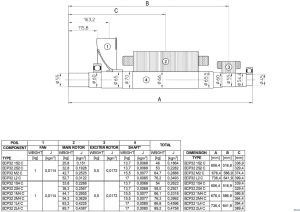

لحظه های اینرسی – بلبرینگ دوبل
