ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۶۰ | ۶۰ | ۶۰ | ۵۰ | ۶۰ | ۶۸ | ۷۲ | ۷۲ |
| kW | ۴۸ | ۴۸ | ۴۸ | ۴۰ | ۴۸ | ۵۴٫۴ | ۵۷٫۶ | ۵۷٫۶ |
| کلاس قدرت نامی F (kVA) | ۵۷ | ۵۷ | ۵۷ | ۴۵ | ۵۵ | ۶۵ | ۶۹ | ۶۹ |
| kW | ۴۵٫۶ | ۴۵٫۶ | ۴۵٫۶ | ۳۶ | ۴۴ | ۵۲ | ۵۵٫۲ | ۵۵٫۲ |
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||
| کلاس بهرهوری H 4/4 (%) | ۹۰٫۲ | ۹۰٫۳ | ۹۰ | ۸۹٫۵ | ۹۲٫۲ | ۹۲٫۷ | ۹۲٫۸ | ۹۲٫۹ |
| کلاس بهرهوری ۳/۴ (%) | ۹۰٫۵ | ۹۰٫۸ | ۹۰٫۷ | ۹۰٫۴ | ۹۲٫۷ | ۹۲٫۹ | ۹۳٫۱ | ۹۳٫۳ |
| کلاس بهرهوری ۲/۴ (%) | ۸۹٫۴ | ۸۹٫۵ | ۸۹٫۵ | ۸۹٫۵ | ۹۰٫۸ | ۹۰٫۹ | ۹۱ | ۹۱٫۱ |
| کلاس بهرهوری ۱/۴ (%) | ۸۶٫۲ | ۸۶ | ۸۵٫۸ | ۸۵٫۵ | ۸۷ | ۸۷ | ۸۷ | ۸۷ |
| واکنشها (kVA F) Xd % | ۲۹۹٫۲ | ۲۷۰ | ۲۵۰٫۸ | ۱۸۶٫۰ | ۳۰۱٫۰ | ۳۰۳٫۵ | ۲۹۴٫۰ | ۲۷۰ |
| Xd’ % | ۱۴٫۱۸ | ۱۲٫۸ | ۱۱٫۸۹ | ۸٫۸۲ | ۱۴٫۲۷ | ۱۴٫۳۹ | ۱۳٫۹۴ | ۱۲٫۸ |
| Xd” % | ۷٫۵۳ | ۶٫۸ | ۶٫۳۲ | ۴٫۶۸ | ۷٫۵۸ | ۷٫۶۴ | ۷٫۴۰ | ۶٫۸ |
| Xq % | ۱۱۷٫۵ | ۱۰۶ | ۹۸٫۵ | ۷۳٫۰ | ۱۱۸٫۲ | ۱۱۹٫۱ | ۱۱۵٫۴ | ۱۰۶ |
| Xq’ % | ۱۱۷٫۵ | ۱۰۶ | ۹۸٫۵ | ۷۳٫۰ | ۱۱۸٫۲ | ۱۱۹٫۱ | ۱۱۵٫۴ | ۱۰۶ |
| Xq” % | ۳۶٫۶ | ۳۳ | ۳۰٫۷ | ۲۲٫۷ | ۳۹٫۶ | ۳۴٫۹ | ۳۳٫۰ | ۳۳ |
| X2 % | ۲۴٫۷۱ | ۲۲٫۳ | ۲۰٫۷۲ | ۱۵٫۳۶ | ۲۴٫۸۶ | ۲۵٫۰۶ | ۲۴٫۲۸ | ۲۲٫۳ |
| X0 % | ۳٫۳۲ | ۳ | ۲٫۷۹ | ۲٫۰۷ | ۳٫۳۴ | ۳٫۳۷ | ۳٫۲۷ | ۳ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۴۸ | ۰٫۶۰ | ۰٫۷۰ | ۱٫۳۰ | ۰٫۳۵ | ۰٫۴۰ | ۰٫۴۸ | ۰٫۶۰ |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۶۲ | Td” (ثانیه) | ۰٫۰۱۴ | Tdo’ (ثانیه) | ۱٫۲۰ | Ta (ثانیه) | ۰٫۰۲۸ |
| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۵ | ۰٫۶ | ۰٫۷ | ۱ | ۰٫۳ | ۰٫۴ | ۰٫۴۵ | ۰٫۶ |
| تحریک در حالت بار کامل (آمپر) | ۱٫۹ | ۱٫۹ | ۲٫۴ | ۲٫۸ | ۱٫۶ | ۱٫۷ | ۱٫۸ | ۲ |
| اضافه بار (طولانیمدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۴۱ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۲٫۸۶۱ | |||||||
| مقاومت تحریککننده (۲۰°C) (اهم) | روتور: ۰٫۴۴۲ | روتور: ۰٫۴۴۲ | روتور: ۰٫۴۴۲ | روتور: ۰٫۴۴۲ | استاتور: ۱۱٫۳۵ | استاتور: ۱۱٫۳۵ | استاتور: ۱۱٫۳۵ | استاتور: ۱۱٫۳۵ |
| انتقال حرارت در f.l.cl.H (وات) | ۵۲۱۵ | ۵۱۵۶ | ۵۳۳۳ | ۴۶۹۳ | ۴۰۶۱ | ۴۲۸۴ | ۴۴۶۹ | ۴۴۰۲ |
| مداخله تلفن (FHT) | < 2% TIF < 45 | |||||||
| مداخله رادیویی | EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۳٫۸ / ۳٫۶ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۳ / ۲٫۹ | |||||||
ویژگی های مکانیکی
جدول مشخصات فنی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۱۲-۲RS | |
| بلبرینگ NDE | ۶۳۰۹-۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۹۵ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۶۴ | |
| وزن کل ژنراتور (کیلوگرم) | ۲۸۲ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۴٫۷ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۱۱٫۸ | ۱۴٫۵ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۱۰۴ | ۰٫۱۲۵ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۷۵ / ۶۰ | ۷۹ / ۶۴ |

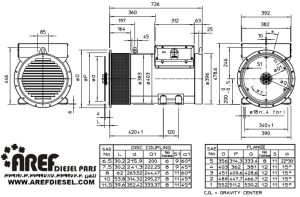

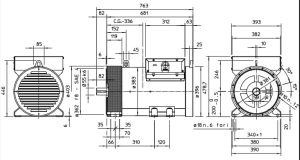

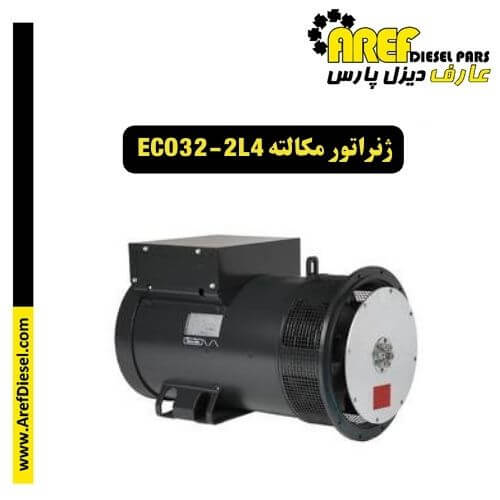

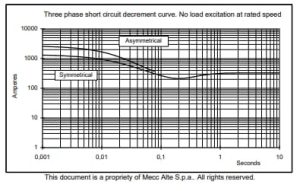

نوع ژنراتور: ECO 32-2L4

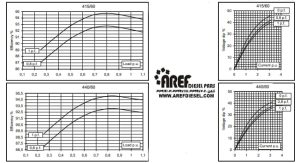

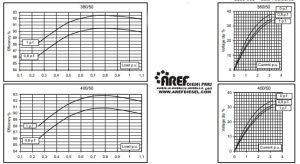

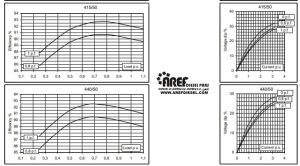

۵۰ هرتز

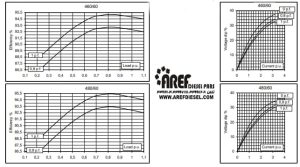

۶۰ هرتز

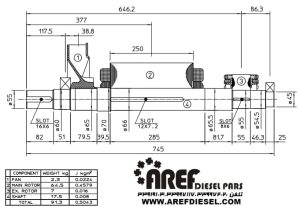

دو بعد بلبرینگ
دو گشتاور باربری اینرسی

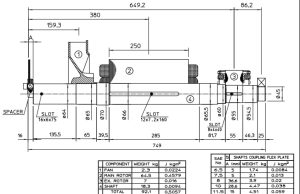

تک بعد بلبرینگ
تک گشتاور باربری اینرسی
