عیب‌یابی دیزل ژنراتور بادوین؛ خطاهای رایج و راه‌حل‌ها

روشن نشدن ناگهانی، دود غیرعادی یا خطای پنل کنترل، آزاردهنده‌ترین وضعیت برای هر مسئول نگهداری است؛ به‌خصوص وقتی ژنراتور وظیفه پشتیبانی از برق حیاتی مجموعه را بر عهده دارد. خبر خوب این است که بخش زیادی از عیب‌یابی دیزل ژنراتور بادوین با یک روش منظم و چند بازرسی ساده قابل انجام است و در همین راهنما قدم‌به‌قدم آن را مرور می‌کنیم. اگر به‌تازگی صاحب دستگاه شده‌اید، صفحه دیزل ژنراتور بادوین معرفی کامل مدل‌های ۲۰ تا ۱۶۵۰ کاوای کوپله فابریک آرفیکس است.

اصول ایمنی قبل از عیب‌یابی

قبل از هر اقدامی، بار الکتریکی را قطع کنید و بریکر اصلی را باز بگذارید؛ کار روی ژنراتور روشن یا متصل به بار هم خطر برق‌گرفتگی دارد و هم نتیجه بازرسی را مخدوش می‌کند. اجازه دهید موتور کاملاً سرد شود؛ آب خنک‌کاری در حال کار تحت فشار است و باز کردن درپوش رادیاتور داغ باعث پرتاب مایع جوشان می‌شود. سیستم استارت با برق ۲۴ ولت DC کار می‌کند؛ هنگام بازرسی باطری، ابزار فلزی را روی ترمینال‌ها نیاندازید و هنگام جدا کردن، همیشه اول قطب منفی را باز کنید. محیط کار را هم تهویه کنید و هیچ منبع جرقه یا شعله‌ای نزدیک سوخت و باطری نبرید؛ چک‌لیست کامل‌تر ایمنی را در مطلب مقررات و استانداردهای ایمنی دیزل ژنراتور مطالعه کنید.

قبل از شروع کار، دستکش و عینک ایمنی ساده اما مؤثرند و هنگام کار با روغن داغ یا مسیر اگزوز، از زخم‌های سطحی جلوگیری می‌کنند. کنار ژنراتور یک کپسول آتش‌نشانی سالم و معتبر نگه دارید و محل آن را به همه اپراتورها نشان دهید؛ در حوادث مربوط به سوخت، ثانیه‌های اول تعیین‌کننده است. عادت حرفه‌ای دیگر این است که پیش از باز کردن هر قطعه، از وضعیت اولیه عکس بگیرید و یادداشت کوتاه بنویسید؛ این کار مونتاژ مجدد را ساده می‌کند و اگر بعداً تکنسین سراغ دستگاه بیاید، سابقه دقیقی در اختیار او قرار می‌گیرد. در پایان کار هم همه محافظ‌ها و درپوش‌ها را سر جایشان برگردانید و ابزار را جمع کنید؛ جا ماندن یک آچار داخل کپه موتور می‌تواند در استارت بعدی فاجعه بسازد.

ژنراتور بادوین روشن نمی‌شود؛ چرا؟

روشن نشدن ژنراتور بادوین تقریباً همیشه در یکی از چهار حوزه رخ می‌دهد: باطری و مدار استارت، سوخت‌رسانی، خود موتور استارت و برد کنترل و حسگرها. پیش از هر کاری یک سوال را روشن کنید: آیا استارت اصلاً می‌چرخد یا موتور با دور کافی می‌چرخد ولی روشن نمی‌شود؟ پاسخ این سوال، مسیر عیب‌یابی را مستقیماً مشخص می‌کند و از تعویض بی‌دلیل قطعات جلوگیری می‌کند. پیش از باز کردن هر قطعه، محیط اطراف موتور را هم نگاه کنید؛ گاهی علت به سادگی شیر بسته سوخت، کلید اضطراری فشرده‌شده یا کانکتور جدا شده است.

باطری ضعیف یا سولفاته

نشانه: چرخش کند و بی‌جان استارت، صدای تیک‌تیک رله و نور کم لامپ‌های پنل. ژنراتورهای بادوین معمولاً با دو باطری ۱۲ ولتی سری‌شده و مجموع ۲۴ ولت کار می‌کنند و افت ولتاژ زیر حد، چرخش استارت را ضعیف می‌کند. اقدام: ولتاژ باطری را زیر بار با مولتی‌متر بررسی کنید، ترمینال‌ها و اتصالات را تمیز و سفت کنید و وضعیت شارژر را چک کنید؛ باطری سولفاته‌شده یا با عمر بالای سه تا چهار سال معمولاً باید تعویض شود.

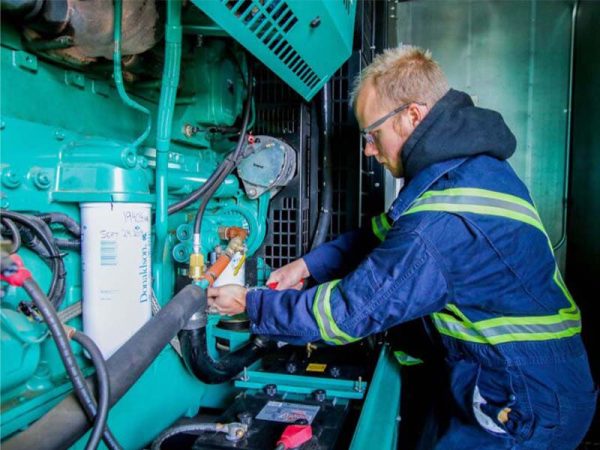

مشکل سوخت‌رسانی؛ فیلتر مسدود، هوای لوله یا پمپ

نشانه: استارت با دور کافی می‌چرخد ولی موتور روشن نمی‌شود یا روشن و بلافاصله خاموش می‌شود. شایع‌ترین علت‌ها به‌ترتیب عبارت‌اند از: تمام شدن یا بسته بودن شیر سوخت، فیلتر سوخت کاملاً مسدود، ورود هوا به لوله‌های سوخت (مثلاً بعد از تعویض فیلتر یا تمام شدن سوخت) و در فصل سرد، واکس شدن گازوئیل. اقدام: سطح سوخت و شیر را کنترل کنید، فیلتر سوخت و واتر سپاریتور را بازرسی و در صورت نیاز تعویض کنید و طبق روش دفترچه، سیستم را هواگیری کنید؛ اگر مشکل ادامه داشت، پمپ سوخت و لوله مکش باید توسط تکنسین بررسی شود.

موتور استارت و سیستم شارژ

نشانه: با باطری سالم، صدای کلیک سولنوئید می‌آید ولی پینیون استارت درگیر نمی‌شود یا موتور را با قدرت نمی‌چرخاند. علت می‌تواند کابل و اتصال شل، جاروبک فرسوده استارت یا خرابی خود سولنوئید باشد. نکته مکمل، آلترناتور شارژ است: اگر چراغ شارژ در حالت کارکرد روشن بماند یا ولتاژ باطری هنگام کارکرد بالا نرود، باطری شارژ نمی‌گیرد و دفعه بعد استارت ضعیف خواهد بود؛ تسمه و اتصالات آلترناتور را در همان بازدید کنترل کنید.

برد کنترل و حسگرها

نشانه: موتور هیچ تلاشی برای استارت نمی‌کند و ممکن است پنل پیام خاصی نشان ندهد یا برعکس، چند آلارم همزمان بدهد. ابتدا حالت عملکرد (AUTO / MANUAL / OFF) را چک کنید؛ در حالت OFF برد اجازه استارت نمی‌دهد و این ساده‌ترین و پرتکرارترین علت است. سپس فیوز برد، کلید اضطراری و وضعیت سنسور فشار روغن و سنسور دمای آب را بازرسی کنید، چون برد پیش از استارت سلامت این مدارهای حفاظتی را بررسی می‌کند. اگر روی پنل پیام خطا نمایش داده می‌شود، جدول خطاهای رایج را در ادامه همین مقاله ببینید.

دود غیرعادی اگزوز؛ هر رنگ یک پیام

رنگ دود اگزوز، گزارش زنده وضعیت احتراق موتور است و سه رنگ اصلی هر کدام پیام متفاوتی دارند؛ تشخیص سریع آن‌ها می‌تواند از یک خرابی بزرگ جلوگیری کند. البته دود خاکستری کوتاه‌مدت در استارت هوای سرد طبیعی است؛ آنچه اهمیت دارد، دود پیوسته در حالت کارکرد گرم است. برای قضاوت درست، دود را در حالت کارکرد گرم و زیر بار مشاهده کنید، نه در لحظه استارت سرد.

دود سیاه

دود سیاه یعنی نسبت سوخت به هوا غنی است؛ سوخت بیش از حد هوای موجود در حال سوختن کامل نیست. شایع‌ترین علت‌ها فیلتر هوای کثیف، بار بیش از ظرفیت، انژکتور با پاشش ضعیف یا تنظیم نادرست سیستم سوخت‌رسانی است. اقدام اول این است که فیلتر هوا را بازرسی و تعویض کنید و بار را به محدوده نامی برگردانید؛ اگر دود ادامه داشت، تست و تنظیم انژکتورها و پمپ سوخت باید به تکنسین سپرده شود، چون در سیستم کامون‌ریل این کار بدون تجهیزات مناسب امکان‌پذیر نیست. اگر فیلتر هوا تازه تعویض شده و بار در محدوده نامی است، مصرف سوخت را با اعداد مرجع مقایسه کنید تا جست‌وجو به سمت انژکتورها و تنظیم پمپ برود.

دود سفید

دود سفید معمولاً یعنی سوخت نیم‌سوز از اگزوز خارج می‌شود؛ موتور سرد است، ترموستات باز مانده یا آب به محفظه احتراق یا خط سوخت راه یافته است. اگر بوی سوخت خام می‌آید و دود پس از گرم شدن موتور کم نشد، ترموستات را چک کنید. در صورت مشکوک بودن به آب در سوخت، نمونه‌ای از ته مخزن بردارید، واتر سپاریتور را تخلیه و در صورت لزوم کل سوخت را تعویض کنید؛ کار کردن طولانی با دود سفید دائم، راندمان را می‌کاهد و به سوپاپ و سیلندر آسیب می‌زند.

دود آبی

دود آبی نشانه سوختن روغن موتور در محفظه احتراق است؛ بلافاصله سطح روغن را چک کنید، چون افت پیوسته روغن خطر یاتاقان‌سوزی دارد. علت‌های رایج شامل فرسایش رینگ و دیواره سیلندر در موتورهای پرمکشف، نشتی سیل ساق سوپاپ و نشتی آب‌بند توربوچارجر است که روغن را به سمت منیفولد دود می‌فرستد. ویسکوزیته پایین‌تر از توصیه سازنده هم این پدیده را تشدید می‌کند؛ اگر مصرف روغن محسوس شده است، تشخیص دقیق به تعمیرگاه مجهز و انجام تست کمپرس و تست گازهای کارتر نیاز دارد.

افت توان و نوسان فرکانس

فرکانس خروجی ژنراتور مستقیماً به دور موتور گره خورده است؛ در ژنراتورهای چهارقطبه ۵۰ هرتز، دور نامی ۱۵۰۰ دور بر دقیقه است و هر عاملی که این دور را پایین بیاورد، هم فرکانس و هم توان خروجی را کاهش می‌دهد. اگر لامپ‌ها چشمک می‌زنند یا تجهیزات حساس خطای فرکانس می‌دهند، نخستین مشکوک‌ها فیلتر سوخت نیمه‌مسدود و فیلتر هوا یا هواکش کثیف هستند؛ این دو نمی‌توانند سوخت و هوای مورد نیاز بار کامل را تأمین کنند و تحت بار سنگین، افت دور خود را نشان می‌دهند.

علت بعدی، تنظیم دور موتور (گاورنر) است؛ در سیستم‌های مکانیکی، تنظیم‌گری و در سیستم‌های الکترونیکی، عملکرد اکچویتور و حسگر دور باید بازبینی شود و این کار به ابزار و تجربه نیاز دارد. علت سوم، بار اضافی است: وقتی جمع مصرف‌کننده‌ها از ظرفیت نامی ژنراتور بیشتر شود، افت دور و افت ولتاژ طبیعی و قابل انتظار است و راه‌حل آن مدیریت بار یا ارتقای دستگاه است، نه فشار آوردن به موتور. اگر همراه افت توان، ولتاژ خروجی هم بی‌ثبات شده است، سیستم تحریک و AVR آلترناتور نیز باید تست شود. مقایسه مصرف سوخت با اعداد مرجع در مطلب مصرف سوخت دیزل ژنراتور بادوین هم می‌تواند مشکل پنهان سوخت‌رسانی را زودتر لو بدهد.

برای عیب‌یابی درست، مقادیر را زیر بار واقعی ثبت کنید، نه در حالت بی‌بار؛ دور موتور، فرکانس و ولتاژ را هم‌زمان یادداشت کنید و با مقادیر روی پلاک دستگاه مقایسه کنید. اگر فرکانس و ولتاژ هم‌زمان افت می‌کنند، مشکل سمت موتور و تأمین توان است؛ اما اگر ولتاژ افت می‌کند و فرکانس پایدار می‌ماند، مشکل بیشتر به سمت آلترناتور و سیستم تحریک اشاره دارد. همین تفکیک ساده، جست‌وجوی علت را از ده گزینه به دو سه گزینه محدود می‌کند و هزینه و زمان عیب‌یابی را عملاً نصف می‌کند.

داغ شدن موتور

افزایش دمای آب خنک‌کاری از دسته هشدارهایی است که نباید نادیده گرفته شود؛ در صورت دیدن دمای بالا، بار را به‌تدریج قطع کنید، اجازه دهید موتور چند دقیقه در دور بی‌بار خنک شود و سپس موتور را خاموش کنید و هرگز درپوش رادیاتور داغ را باز نکنید. شایع‌ترین علت‌ها به‌ترتیب عبارت‌اند از: کمبود مایع خنک‌کننده بر اثر نشتی، ترموستات معیوب که مسیر رادیاتور را باز نمی‌کند، تسمه فن شل یا پاره، پمپ آب ضعیف و کولر خاک‌گرفته‌ای که هوا از آن عبور نمی‌کند. همچنین افزودن آب سرد به موتور داغ به دلیل شوک حرارتی می‌تواند به ترک خوردن بلوک یا سرسیلندر منجر شود؛ همیشه اجازه دهید موتور خودش خنک شود. درپوش رادیاتور معیوب هم با کاهش فشار سیستم، جوش آوردن زودهنگام را ممکن می‌کند و واشر آن باید در بازرسی فصلی کنترل شود.

در محیط‌های گردوغبار و کارگاه‌های ساختمانی، تمیزکاری دوره‌ای کولر با هوای فشرده از بیرون به داخل، تأثیر فوری و محسوسی روی دما دارد. به این نکته هم توجه کنید که کارکرد پیوسته در هوای گرم با بار نزدیک به نامی، دما را به لبه مجاز نزدیک می‌کند و در این شرایط باید ظرفیت رزرو در نظر بگیرید. اگر مشکل بعد از بازرسی‌های ساده باقی ماند، ترموستات و پمپ آب باید توسط تکنسین بررسی شود و برای پیشگیری، برنامه سرویس دوره‌ای شامل تعویض به‌موقع مایع خنک‌کاری و بازرسی تسمه را دقیق اجرا کنید؛ چک‌لیست کامل آن در مطلب سرویس دوره‌ای و فیلترهای دیزل ژنراتور بادوین آمده است.

خطاهای رایج برد کنترل

کوپله‌های بادوین معمولاً با بردهای کنترل DSE (بریتانیا) یا SmartGen (چین) عرضه می‌شوند و متن دقیق هر خطا در دفترچه همان برد آمده است؛ اما چند پیام تقریباً در همه پنل‌ها مشترک است و معنی و اقدام اولیه آن‌ها را باید بشناسید:

قاعده طلایی این است که هیچ خطایی را بدون رفع علت، فقط با دکمه ریست پاک نکنید؛ آلارم‌ها مدار محافظ موتور هستند و پاک کردن مکرر آن‌ها عملاً به معنای بی‌اثر کردن سیستم ایمنی است. اگر یک خطا پس از رفع علت ظاهری دوباره تکرار شد، احتمال خرابی سنسور یا مدار داخلی وجود دارد و قطعه معیوب باید با نمونه اورجینال تعویض شود؛ برای انتخاب قطعه درست، راهنمای قطعات یدکی دیزل ژنراتور بادوین کمکتان می‌کند. بسیاری از بردها امکان مشاهده تاریخچه آلارم‌ها را هم دارند؛ پیش از ریست کردن، از این تاریخچه عکس بگیرید تا در جلسه با تکنسین، الگوی تکرار خطا مشخص باشد.

چه زمانی به تکنسین مراجعه کنیم؟

بازرسی‌های این مقاله عمدتاً علل سطح اول را پوشش می‌دهند؛ اما برخی کارها ذاتاً تخصصی‌اند: باز کردن پمپ فشار بالا و انژکتورهای کامون‌ریل، تعمیر توربوچارجر، تنظیم گاورنر، تست و تعویض AVR و سیم‌پیچ‌های آلترناتور و هر مداخله‌ای در اجزای مکانیکی داخلی موتور. اگر پس از انجام بازرسی‌های ساده مشکل باقی ماند، خطا تکرارشونده است یا ژنراتور قرار است بار حیاتی پشتیبانی کند، کار را به تکنسین مجرب یا سرویس رسمی بسپارید و حتماً قطعات اورجینال بخواهید؛ تشخیص نادرست و قطعه بی‌کیفیت معمولاً هزینه نهایی را چند برابر می‌کند. یک قانون ساده برای اولویت‌بندی هم داشته باشید: هر علامتی که با خاموشی موتور، فلز در روغن یا دمای بالا همراه است، اورژانسی است و ادامه کار با دستگاه در این وضعیت ممنوع است.

برای اینکه مراجعه تکنسین سریع و کم‌هزینه باشد، چند اطلاعات آماده داشته باشید: مدل و سری موتور، شماره سریال، ساعت کارکرد، متن دقیق آلارم‌های پنل و توضیح کوتاه از زمان و شرایط بروز مشکل. همین اطلاعات ساده از حدس‌زدن جلوگیری می‌کند و باعث می‌شود تکنسین قطعه احتمالی و ابزار لازم را از همان ابتدا همراه بیاورد. اگر دستگاه تحت گارانتی یا قرارداد سرویس است، باز کردن و تعمیر توسط افراد غیرمجاز می‌تواند پوشش آن را باطل کند؛ پیش از هر مداخله، وضعیت گارانتی خود را بررسی کنید.

سوالات متداول

چرا ژنراتور بادوین استارت می‌خورد ولی روشن نمی‌شود؟

این نشانه تقریباً همیشه به سوخت‌رسانی برمی‌گردد: فیلتر مسدود، هوای وارد شده به لوله‌ها (مثلاً پس از تمام شدن سوخت یا تعویض فیلتر)، شیر بسته سوخت یا واکس شدن گازوئیل در سرما. ابتدا سوخت و فیلترها را کنترل و سیستم را طبق دفترچه هواگیری کنید؛ اگر مشکل باقی ماند، پمپ سوخت و انژکتورها باید تست شوند. به یاد داشته باشید که چرخش پرقدرت استارت شرط تشخیص درست است، پس قبل از قضاوت درباره سوخت، باطری را هم کنار بگذارید. اگر پس از هواگیری مجدد مشکل تکرار شد، به نشتی هوا از بست‌ها و شلنگ‌های مکش مشکوک باشید؛ موتور در حال کار هوا را از همین نقاط مکیده و در خاموشی، ستون سوخت را قطع می‌کند.

آیا دود سیاه اگزوز خطرناک است؟

دود سیاه سیگنال احتراق ناقص است و به‌خودی خود موتور را فوراً خراب نمی‌کند، اما نشانه آن است که موتور زیر بار غیرمتعادل کار می‌کند؛ اگر علت (فیلتر هوا کثیف، بار اضافی یا انژکتور ضعیف) رفع نشود، دمای پیستون بالا می‌رود، روغن زودتر آلوده می‌شود و عمر موتور کوتاه می‌شود. فیلتر هوا و میزان بار را ابتدا کنترل کنید و اگر دود ادامه داشت، تنظیم سوخت‌رسانی را به تکنسین بسپارید. توجه کنید که دود سیاه لحظه‌ای هنگام پذیرش بار ناگهانی، در بسیاری از دستگاه‌ها پدیده‌ای طبیعی است؛ معیار تشخیص، تداوم دود در کارکرد پایدار و گرم است.

خطای LOW OIL PRESSURE یعنی چه؟

یعنی فشار روغن در مدار روانکاری از حد مجاز پایین‌تر آمده و برد کنترل برای محافظت از یاتاقان‌ها معمولاً موتور را خاموش می‌کند. اول سطح روغن را چک کنید؛ اگر سطح مناسب است ولی آلارم پایدار مانده، احتمالات اصلی فیلتر روغن مسدود، سنسور فشار معیوب یا مشکل پمپ روغن است. در این حالت موتور را دوباره روشن نکنید تا علت مشخص شود، چون چند دقیقه کارکرد بدون فشار روغن می‌تواند یاتاقان‌بندی را کاملاً نابود کند. برای تفکیک خطای کاذب از خطای واقعی، سطح روغن را با موتور افقی و سرد ببینید و اتصالات سیمی سنسور را هم کنترل کنید.

خودم می‌توانم عیب‌یابی کنم یا باید تکنسین بیاید؟

بازرسی‌های سطح اول مانند کنترل باطری، سوخت، فیلترها، سطح آب و خواندن خطاهای پنل در تخصص اپراتور آموزش‌دیده است و حتی توصیه می‌شود در موارد ساده منتظر تکنسین نمانید. اما هر جا پای باز کردن پمپ، انژکتور، توربوچارجر، AVR یا قسمت‌های داخلی موتور در میان باشد، کار تخصصی است و هم عیب‌یابی دقیق و هم قطعات اورجینال اهمیت پیدا می‌کند. اگر بار مجموعه شما حیاتی است، عقد قرارداد سرویس دوره‌ای با شرکت معتبر، مطمئن‌ترین راه برای پیشگیری از توقف ناخواسته است. فهرست بازرسی‌های ساده را چاپ کنید و کنار ژنراتور نصب کنید تا در لحظه فشار و استرس، ترتیب کارها از پیش مشخص باشد.
