خرید ژنراتور مکالته مدل ECO 38-2SN4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره سری) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
کلاس قدرت نامی H (kVA)	۲۰۰	۲۰۰	۲۰۰	۱۹۰	۲۳۰	۲۴۰	۲۴۰	۲۴۰
kW	۱۶۰	۱۶۰	۱۶۰	۱۵۲	۱۸۴	۱۹۲	۱۹۲	۱۹۲
کلاس قدرت نامی F (kVA)	۱۸۵	۱۸۵	۱۸۵	۱۷۵	۲۱۰	۲۲۰	۲۲۰	۲۲۰
kW	۱۴۸	۱۴۸	۱۴۸	۱۴۰	۱۶۸	۱۷۶	۱۷۶	۱۷۶
تنظیم با UVR6	±۱ % با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
اجرا	بدون برس
پیچش استاتور	۱۲ انتها
روتور	با قفس دما

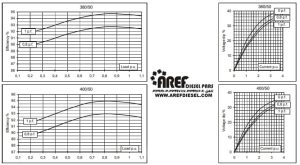

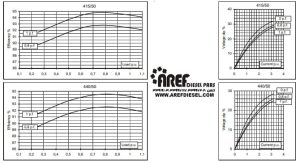

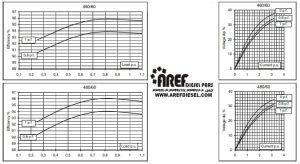

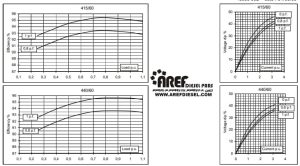

کلاس بهره‌وری H 4/4 (%)	۹۲٫۶	۹۲٫۷	۹۲٫۴	۹۲٫۲	۹۳٫۱	۹۳٫۶	۹۳٫۷	۹۳٫۸
کلاس بهره‌وری ۳/۴ (%)	۹۲٫۶	۹۲٫۹	۹۲٫۸	۹۲٫۵	۹۳٫۴	۹۳٫۶	۹۳٫۸	۹۴
کلاس بهره‌وری ۲/۴ (%)	۹۱٫۶	۹۱٫۷	۹۱٫۷	۹۱٫۵	۹۲٫۵	۹۲٫۶	۹۲٫۷	۹۲٫۸
کلاس بهره‌وری ۱/۴ (%)	۹۰٫۱	۸۹٫۹	۸۹٫۷	۸۹٫۵	۹۰٫۶	۹۰٫۶	۹۰٫۶	۹۰٫۴
واکنش‌ها (kVA F) Xd %	۲۲۱٫۶	۲۰۰	۱۸۵٫۸	۱۵۷٫۰	۲۵۶٫۴	۲۳۸٫۰	۲۱۷٫۸	۲۰۰
Xd’ %	۱۲٫۲	۱۱٫۰	۱۰٫۲	۸٫۶	۱۴٫۱	۱۳٫۱	۱۲٫۰	۱۱٫۰
Xd” %	۶٫۵	۵٫۹	۵٫۵	۴٫۶	۷٫۶	۷٫۰	۶٫۴	۵٫۹
Xq %	۱۲۱٫۹	۱۱۰	۱۰۲٫۲	۸۶٫۴	۱۴۱٫۰	۱۳۰٫۹	۱۱۹٫۸	۱۱۰
Xq’ %	۱۲۱٫۹	۱۱۰	۱۰۲٫۲	۸۶٫۴	۱۴۱٫۰	۱۳۰٫۹	۱۱۹٫۸	۱۱۰
Xq” %	۲۳٫۸	۲۱٫۵	۲۰٫۰	۱۶٫۹	۲۷٫۶	۲۵٫۶	۲۳٫۴	۲۱٫۵
X2 %	۱۵٫۸	۱۴٫۳	۱۳٫۳	۱۱٫۲	۱۸٫۳	۱۷٫۰	۱۵٫۶	۱۴٫۳
X0 %	۲٫۸	۲٫۵	۲٫۳	۲٫۰	۳٫۲	۳٫۰	۲٫۷	۲٫۵

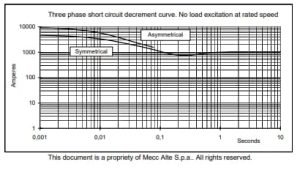

نسبت اتصال کوتاه (Kcc)	۰٫۴۳	۰٫۴۶	۰٫۶۴	۱٫۰۲	۰٫۳۲	۰٫۳۹	۰٫۴۳	۰٫۴۶
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۷۸	Td” (ثانیه)	۰٫۰۱۲	Tdo’ (ثانیه)	۰٫۹۰	Tα (ثانیه)	۰٫۰۱۶

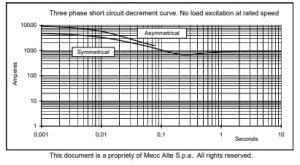

ظرفیت جریان اتصال کوتاه (%)	>300	>300	>300	>300	>350	>350	>350	>350	>350
تحریک در حالت بدون بار (آمپر)	۰٫۵	۰٫۷	۰٫۹	۱٫۲	۰٫۳	۰٫۳۵	۰٫۴۵	۰٫۶۵
تحریک در حالت بار کامل (آمپر)	۲٫۹	۳٫۰	۳٫۲	۳٫۴	۲٫۴	۲٫۶	۲٫۸	۲٫۹
اضافه بار (طولانی‌مدت) (%)	۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت
اضافه بار در ۲۰ ثانیه (%)	۳۰۰
مقاومت پیچش استاتور (۲۰°C) (اهم)	۰٫۰۱۰۵
مقاومت پیچش روتور (۲۰°C) (اهم)	۴٫۱۳۳
مقاومت تحریک‌کننده (۲۰°C) (اهم)	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸
انتقال حرارت در f.l.cl.H (وات)	۱۲۷۸۶	۱۲۶۰۰	۱۳۱۶۰	۱۲۸۵۹	۱۳۶۳۷	۱۳۱۲۸	۱۲۹۰۹	۱۲۶۹۱
مداخله تلفن (FHT)	< 2% TIF < 40
مداخله رادیویی	EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود
تحریف شکل موج (THD) در بار کامل (LL/LN) (%)	۲٫۷ / ۲٫۶
تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%)	۳ / ۲٫۹

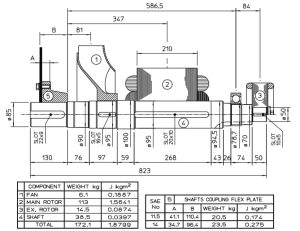

ویژگی های مکانیکی

محافظت	IP 21 (محافظت دیگر به درخواست)
بلبرینگ DE	۶۳۱۸٫۲RS
بلبرینگ NDE	۶۳۱۴٫۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۱۷۴

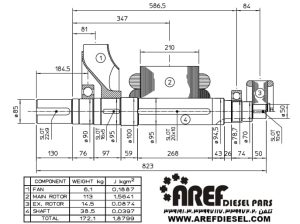

وزن مجموعه روتور پیچیده (کیلوگرم)	۱۱۳
وزن کل ژنراتور (کیلوگرم)	۵۶۰
حداکثر سرعت اضافی (دور در دقیقه)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۵٫۲
نیاز به هوای خنک کننده (متر مکعب در دقیقه)	۳۲	۳۹
ثابت اینرسی (H) (ثانیه)	۰٫۱۱۶	۰٫۱۴۰
سطح نویز در فاصله ۱م/۷م (dB(A))	۸۲ / ۶۹	۸۶ / ۷۳
