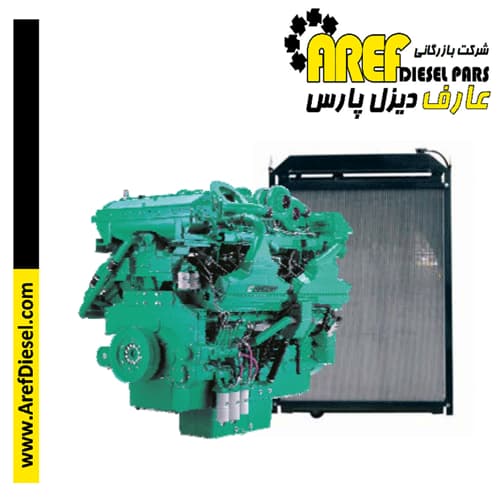

QSK60 یک موتور ۱۶ سیلندر V با جابجایی ۶۰ لیتری است. این سری کوانتوم از الکترونیک پیشرفته و مهندسی درجه یک بهره میبرد تا سطوح عملکرد، قابلیت اطمینان و انعطافپذیری برجسته ای را برای کاربردهای تأمین برق اضطراری، اصلی و مداوم فراهم کند.
این موتور ساخت شرکتهای دارای گواهینامه CE است.
این موتور در تأسیسات دارای گواهینامه ISO9001 طراحی شده و در تأسیسات دارای گواهینامه ISO9001 یا ISO9002 ساخته شده است.
ویژگی:
- پمپ سوخت با فشار بالا، سیستم سوخترسانی مدولار مشترک (MCRS) و سیستم کنترل الکترونیکی پیشرفته، عملکرد، بازدهی و تشخیص خطا برتری را فراهم میکنند. پمپهای الکترونیکی سوخت تا فشار تزریق ۱۶۰۰ بار را ارائه میدهند و تنظیمات مکانیکی را حذف میکنند. MCRS جدید از یک پمپ برقی پر کننده استفاده میکند که با فیلتر سوخت مرحلهی اول خارج از موتور یکپارچه است و توسط کنترلکننده الکترونیکی موتور کنترل و تغذیه میشود. فیلترهای سوخت مرحلهی دوم روی موتور نصب شدهاند.
- توربوشارژهای CTT (Cummins Turbo Technologies) HX82/HX83 از انرژی گازهای خروجی با بازده بالاتر برای بهبود آلایندگی و مصرف سوخت استفاده میکنند.
- خنک کنندگی پس از توربو با دمای پایین : سیستم دو پمپ دو مدار (۲P2L)
- پیستونهای چدن داکتیل با مقاومت بالا : طراحی مقاوم و دوام بالا
- طراحی یکپارچه CoolPac : محصولات همراه با بسته خنک کننده و کیت فیلتر هوا ارائه میشوند. هر بخش مشخصاً برای محصولات G-Drive توسعه و به شدت آزمایش شده، تا عملکرد، دوام و قابلیت اطمینان بالا را تضمین کند.
- خدمات و پشتیبانی : محصولات G-Drive با سطح درجه یک پشتیبانی فنی و خدمات پس از فروش درجه یک، از طریق شبکه خدماتی جهانی پشتیبانی میشوند.
۱۵۰۰ دور در دقیقه (۵۰ هرتز رتبه بندی)
خروجی ناخالص موتور
خروجی ناخالص موتور | آماده به کار | اصلی | پایه |
---|
کیلووات متریک (بازدهی اسب بخار) | ۱۹۵۵/۲۶۲۰ | ۱۷۳۰/۲۳۱۹ | ۱۳۹۵/۱۸۷۰ |
خروجی خالص موتور
خروجی ناخالص موتور | آماده به کار | اصلی | پایه |
---|
کیلووات متریک (بازدهی اسب بخار) | ۱۹۰۱/۲۵۴۹ | ۱۶۹۵/۲۲۷۳ | ۱۳۶۰/۱۸۲۳ |
خروجی مجموعه ژنراتور معمولی
خروجی مجموعه ژنراتور معمولی | آماده به کار (ESP) | اصلی (PRP) | پایه (COP) |
---|
کیلووات الکتریکی | ۱۸۰۰ | ۱۶۰۰ | ۱۳۰۶ |
کیلووات آمپر | ۲۲۵۰ | ۲۰۰۰ | ۱۶۳۲ |
اطلاعات عمومی موتور
مشخصات موتور
ویژگی | مقدار |
---|
نوع چرخه | ۴ زمانه |
مدل | توربوشارژ با بعد کوولر |
قطر سیلندر (mm) | ۱۵۹ |
طول کورس (mm) | ۱۹۰ |
جابجایی (لیتر) | ۶۰٫۲ |
بلوک سیلندر | چدن، ۱۶ سیلندر |
شارژر باتری | آلترناتور ۵۵ آمپر |
ولتاژ استارت | ۲۴ ولت |
سیستم سوخت | تزریق مستقیم Cummins MCRS |
فیلتر سوخت | فیلتر روغنی مایع با جداساز آب |
فیلتر روغن موتور | نوع فول فلو (کامل جریان) |
ظرفیت روغن موتور (لیتر) | ۲۸۰ |
ابعاد چرخ طیار | SAE 0 |
داده های عملکرد CoolPac
سیستم خنککاری – طراحی ۲ پمپ – ۲ سرکیت
ویژگی | مقدار |
---|
نسبت مایع خنککننده | ۵۰% اتیلن گلیکول ، ۵۰% آب |
ظرفیت مایع خنککننده (لیتر) | ۵۳۵ (رادیاتور ۴۰°C) / 603 (رادیاتور ۵۰°C) |
دمای محیط محدود کننده (°C) | ۴۳ / ۴۸ |
توان فن (kWm) | ۴۶ / ۳۹ |
جریان هوای سیستم خنککاری (m3/s) | ۳۵ / ۳۱ |
نوع فیلتر هوا | خشک، قابل تعویض با شاخص محدودیت |
تعاریف رتبه بندی
- توان برق اضطراری (ESP):
برای تأمین برق بار الکتریکی متغیر در طول قطع برق منبع شبکه قابل اعتماد. توان برق اضطراری (ESP) مطابق با استاندارد ISO 8528 است. توان توقف سوخت مطابق با استانداردهای ISO 3046، AS 2789، DIN 6271 و BS 5514 است. - توان کارکرد زمان محدود (LTP):
برای تأمین برق بار الکتریکی ثابت برای ساعات محدود. توان کارکرد زمان محدود (LTP) مطابق با استاندارد ISO 8528 است. - توان اصلی (PRP):
برای تأمین برق بار الکتریکی متغیر برای ساعات نامحدود. توان اصلی (PRP) مطابق با استاندارد ISO 8528 است. ظرفیت اضافه بار ۱۰ درصد مطابق با استانداردهای ISO 3046، AS 2789، DIN 6271 و BS 5514 موجود است. - توان پایه (مداوم) (COP):
برای تأمین برق مداوم بار الکتریکی ثابت برای ساعات نامحدود. توان مداوم (COP) مطابق با استانداردهای ISO 8528، ISO 3046، AS 2789، DIN6271 و BS 5514 است.
وزن و ابعاد حمل و نقل
پارامتر | مقدار (رادیاتور ۴۰°C) | مقدار (رادیاتور ۵۰°C) |
---|
طول (میلیمتر) | ۴۸۹۳ | ۵۱۷۶ |
عرض (میلیمتر) | ۲۴۶۸ | ۲۴۶۸ |
ارتفاع (میلیمتر) | ۲۹۴۳ | ۳۸۶۸ |
وزن خشک (کیلوگرم) | ۱۰۲۹۵ | ۱۱۰۱۰ |
مصرف سوخت ۱۵۰۰ (۵۰ هرتز)
% | کیلووات متریک | بازدهی اسب بخار | لیتر در ساعت | گالن آمریکایی در ساعت |
---|
توان آماده به کار | توان آماده به کار | توان آماده به کار | توان آماده به کار | توان آماده به کار |
---|
۱۰۰ | ۱۹۵۵ | ۲۶۲۰ | ۴۶۵ | ۱۲۲٫۶ |
توان اصلی | توان اصلی | توان اصلی | توان اصلی | توان اصلی |
---|
۱۰۰ | ۱۷۳۰ | ۲۳۱۹ | ۴۰۳ | ۱۰۶٫۴ |
۷۵ | ۱۲۹۷ | ۱۷۳۹ | ۳۰۴ | ۸۰٫۴ |
۵۰ | ۸۶۵ | ۱۱۶۰ | ۲۰۷ | ۵۴٫۷ |
۲۵ | ۴۳۲ | ۵۸۰ | ۱۱۹ | ۳۱٫۳ |
توان مداوم | توان مداوم | توان مداوم | توان مداوم | توان مداوم |
---|
۱۰۰ | ۱۳۹۵ | ۱۸۷۰ | ۳۲۷ | ۸۶٫۲ |
