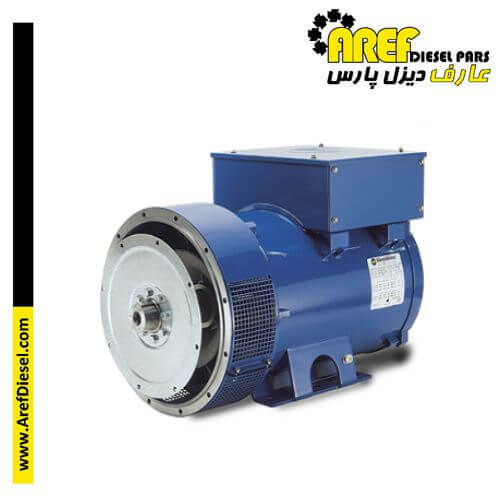

ژنراتور مارلی مدل MJB 200 MA4 با توان 68 کاوآ
- توان: 68 کاوآ
- فرکانس: 50 هرتز (1500 دور در دقیقه) / 60 هرتز (1800 دور در دقیقه)
- ولتاژ: 380 ولت، 400 ولت، 415 ولت، 440 ولت
- ضریب قدرت: 0.8
- تعداد قطب‌ها: 4
- کلاس عایق‌بندی: H
- درجه حفاظت: IP23
ویژگی‌های مکانیکی
- جهت چرخش: ساعتگرد (CW)
- روش خنک‌سازی: IC01
- یاتاقان‌ها: 6309 2RS C3 / پیش‌روغن‌کاری شده
- وزن: 264 کیلوگرم
- اینرسی (J): 0.361 kgm²
- سرعت بیشینه (Overspeed): 2250 دور در دقیقه
ویژگی‌های الکتریکی
- اتصال: ستاره (Star)
- دقت تنظیم ولتاژ: ±1% در شرایط پایدار
- محتوای هارمونیک کل (THF): کمتر از 2%
- تحمل اضافه‌بار: 10% به مدت 1 ساعت در هر 12 ساعت
- استانداردها: IEC 60034-1، CEI 2-3، BS 4999-5000، VDE 0530، NF 51-100، NEMA MG 1.22
واکنش‌های راکتانس
| نوع | راکتانس (٪) |
|---|---|
| راکتانس مدار باز (Open circuit) | 0.7 |
| راکتانس محور مستقیم | 3.4 |
| راکتانس محور متقاطع | 3.1 |
برای مشاهده محصولات بیشتر به برگه قیمت دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولاتراندمان ژنراتور
راندمان ژنراتور در شرایط مختلف بار به شرح زیر است:
- 89.7٪ تا 90.7٪ برای ضریب قدرت 0.8
- 91.8٪ تا 92.6٪ برای ضریب قدرت 1.0
منحنی‌های راندمان
منحنی‌های راندمان ژنراتور برای فرکانس‌های 50 هرتز و 60 هرتز به ترتیب به صورت زیر است:
- راندمان برای ولتاژهای 380، 400، 415، و 440 ولت در 50 هرتز
- راندمان برای ولتاژهای 380، 416، 440، 460 و 480 ولت در 60 هرتز
مقاومت فاز و ولتاژ افت
مقاومت فاز در دمای 20 درجه سانتیگراد در حالت ستاره: 0.13 اهم
افت ولتاژ قفل شده (Locked Rotor Voltage Dip) برای بار با ضریب قدرت بیشتر از 0.8 برابر با 85٪ است.
