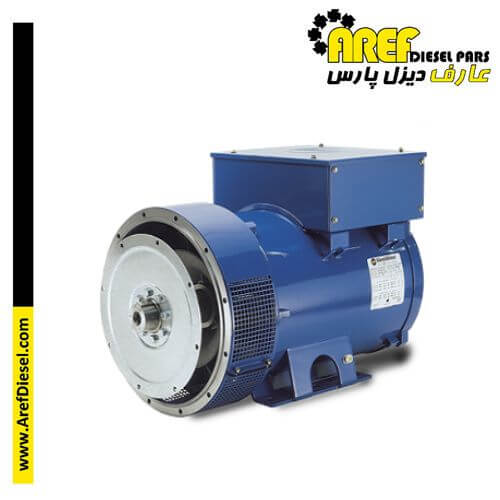

ژنراتور مارلی مدل MJB 200 SB4 با توان 55 کاوآ
ژنراتور مارلی مدل MJB 200 SB4 یک ژنراتور سنکرون سه فاز با توان خروجی 55 کاوآ است که برای کاربردهای صنعتی و تجاری طراحی شده است. ژنراتور مارلی مدل MJB 200 SB4 با توان 55 کاوآ دارای ویژگیهای پیشرفتهای مانند راندمان بالا، خنککاری موثر، و کلاس عایقبندی H است که برای کارکرد مداوم و طولانی مدت مناسب است.
اطلاعات کلی
- توان: 55 کاوآ
- فرکانس: 50 هرتز (1500 دور در دقیقه) / 60 هرتز (1800 دور در دقیقه)
- ولتاژ: 380 ولت، 400 ولت، 415 ولت، 440 ولت، 460 ولت، 480 ولت
- ضریب قدرت: 0.8
- تعداد قطبها: 4
- کلاس عایقبندی: H
- درجه حفاظت: IP23
ویژگیهای مکانیکی
- جهت چرخش: ساعتگرد (CW)
- روش خنکسازی: IC01
- یاتاقانها: 6313 2RS C3 / پیشروغنکاری شده
- وزن: 225 کیلوگرم
- اینرسی (J): 0.301 kgm²
- سرعت بیشینه (Overspeed): 2250 دور در دقیقه
ویژگیهای الکتریکی
- اتصال: ستاره (Star)
- دقت تنظیم ولتاژ: ±1% در شرایط پایدار
- محتوای هارمونیک کل (THF): کمتر از 2%
- تحمل اضافهبار: 10% به مدت 1 ساعت در هر 12 ساعت
- استانداردها: IEC 60034-1، CEI 2-3، BS 4999-5000، VDE 0530، NF 51-100، NEMA MG 1.22
واکنشهای راکتانس
نوع | راکتانس (٪) |
---|---|
راکتانس محور مستقیم | 40.2 |
راکتانس محور متقاطع | 21.7 |
راکتانس زیر گذرا (Subtransient) | 17.0 |
راکتانس توالی صفر | 4.0 |
برای مشاهده محصولات بیشتر به برگه دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولاتراندمان ژنراتور
راندمان ژنراتور در شرایط مختلف بار به شرح زیر است:
- 87.9٪ تا 89.3٪ برای ضریب قدرت 0.8
- 90.3٪ تا 92.5٪ برای ضریب قدرت 1.0
منحنیهای راندمان
منحنیهای راندمان ژنراتور برای فرکانسهای 50 هرتز و 60 هرتز به ترتیب به صورت زیر است:
- راندمان برای ولتاژهای 380، 400، 415، و 440 ولت در 50 هرتز
- راندمان برای ولتاژهای 380، 416، 440، 460 و 480 ولت در 60 هرتز
مقاومت فاز و ولتاژ افت
مقاومت فاز در دمای 20 درجه سانتیگراد در حالت ستاره: 0.2 اهم
افت ولتاژ قفل شده (Locked Rotor Voltage Dip) برای بار با ضریب قدرت بیشتر از 0.8 برابر با 85٪ است.
