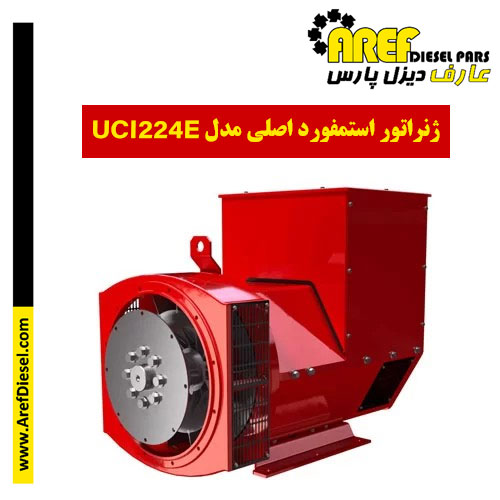

ژنراتور استمفورد اصلی مدل UCI224E

1.450.000.000

استعلام قیمت خرید و دریافت اطلاعات بیشتر

لینک دریافت کاتالوگ

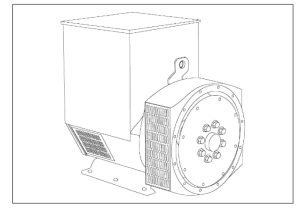

ژنراتور استمفورد اصلی مدل UCI224E



استانداردها

ژنراتورهای صنعتی Newage Stamford با الزامات استاندارد BS EN 60034 و بخش‌های مربوط به دیگر استانداردهای بین‌المللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100 و AS1359 مطابقت دارند. استانداردها و گواهینامه‌های دیگر نیز در صورت درخواست قابل بررسی هستند.

تنظیم کننده ولتاژ

SX460 AVR – استاندارد
با این سیستم کنترل خود تحریک‌شونده، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک‌کننده تأمین می‌کند. نیمه‌هادی‌های با کارایی بالا در AVR تضمین می‌کنند که ولتاژ از سطوح اولیه کم به تدریج و به‌طور مثبت افزایش یابد.
خروجی روتور تحریک‌کننده به روتور اصلی از طریق یک مبدل پل تمام‌موج سه‌فاز منتقل می‌شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه محافظت می‌شود.

SX440 AVR

با این سیستم خودتحریکی، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک‌کننده تأمین می‌کند. نیمه‌هادی‌های با کارایی بالا در AVR تضمین می‌کنند که ولتاژ از سطوح اولیه کم به تدریج و به‌طور مثبت افزایش یابد.
خروجی روتور تحریک‌کننده به روتور اصلی از طریق یک مبدل پل تمام‌موج سه‌فاز منتقل می‌شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه یا هم‌فاز نبودن در پاراللینگ محافظت می‌شود.
SX440 از انواع لوازم جانبی الکترونیکی پشتیبانی می‌کند، از جمله ترانسفورماتور جریان ‘droop’ برای امکان عملیات موازی با دیگر ژنراتورهای AC.
اگر نیاز به حس کردن سه‌فاز با سیستم خودتحریکی باشد، باید از SX421 AVR استفاده شود.

SX421 AVR

این رگولاتور ولتاژ (AVR) نیز در سیستم‌های خودتحریکی عمل می‌کند. این دستگاه تمام ویژگی‌های **SX440** را دارد و به‌علاوه، قابلیت حس کردن RMS سه‌فاز را برای بهبود تنظیم و عملکرد فراهم می‌آورد. محافظت در برابر ولتاژ اضافی از طریق یک کلید مدار جداگانه انجام می‌شود. ویژگی پذیرش بار برای کمک به کاهش بار موتور به‌طور استاندارد در این مدل تعبیه شده است.

MX341 AVR

این AVR پیشرفته در سیستم کنترل ژنراتور دائمی مغناطیس (PMG) استمفورد گنجانده شده است. PMG از طریق AVR به Exciter اصلی برق می‌دهد و منبع تغذیه ثابت برای تحریک مستقل از خروجی ژنراتور فراهم می‌کند. خروجی Exciter اصلی سپس از طریق یک پل تمام‌موج به روتور اصلی منتقل می‌شود که با یک محافظ نوسان محافظت شده است. AVR دارای حفاظت داخلی در برابر تحریک بیش از حد پایدار است که به‌علت نقص‌های داخلی یا خارجی ایجاد می‌شود و دستگاه را پس از حداقل ۵ ثانیه از تحریک خارج می‌کند. ویژگی پذیرش بار تخلیه موتور می‌تواند امکان وارد کردن بار کامل به ژنراتور را در یک مرحله فراهم کند. اگر نیاز به حس‌گر سه‌فاز با سیستم PMG باشد، باید از AVR مدل MX321 استفاده شود. برای کاربردهایی با بارهای به شدت نامتعادل یا بسیار غیرخطی، توصیه می‌کنیم از حس‌گر سه‌فاز استفاده کنید.

MX321 AVR

پیشرفته‌ترین AVR در میان مدل‌های ما، تمامی ویژگی‌های MX341 را با اضافه کردن حس‌گر سه‌فاز RMS برای بهبود تنظیم و عملکرد ترکیب می‌کند. محافظت در برابر ولتاژ بیش از حد به طور داخلی گنجانده شده و تنظیمات سطح جریان کوتاه‌مدت به عنوان یک ویژگی اختیاری در دسترس است.

پیچش‌ها و عملکرد الکتریکی

تمام استاتورهای ژنراتور به صورت ۲/۳ پیچیده شده‌اند. این طراحی هارمونیک‌های سه‌گانه (سوم، نهم، پانزدهم و …) را از موج ولتاژ حذف می‌کند و به عنوان طراحی بهینه برای تأمین بدون مشکل بارهای غیرخطی شناخته شده است. طراحی ۲/۳ پیچش از ایجاد جریان‌های اضافی در نول که گاهی با پیچش‌های بالاتر دیده می‌شود، جلوگیری می‌کند، زمانی که ژنراتور به شبکه برق متصل است. یک پیچش دمپر کاملاً متصل نوسانات را در هنگام هم‌زمانی ژنراتور با شبکه برق کاهش می‌دهد. این پیچش، به همراه طراحی ۲/۳ و انتخاب دقیق طراحی قطب‌ها و دندانه‌ها، باعث می‌شود که اعوجاج موج بسیار کم باشد.

ترمینال‌ها و جعبه ترمینال

ژنراتورهای استاندارد سه‌فاز و قابل اتصال مجدد هستند که دارای ۱۲ انتها هستند که به ترمینال‌ها منتقل می‌شوند. این ترمینال‌ها روی یک پوشش در انتهای غیر درایو ژنراتور نصب شده‌اند. جعبه ترمینال از ورق فولادی ساخته شده و شامل AVR (رگولاتور ولتاژ خودکار) است و فضای کافی برای سیم‌کشی و تنظیمات گلند مشتریان را فراهم می‌کند. این جعبه دارای پنل‌های قابل جداسازی است که دسترسی آسان را فراهم می‌آورد.

شافت و کلیدها

تمام روتورهای ژنراتور به طور دینامیکی به سطح بالاتری از استاندارد BS6861:Part 1 Grade 2.5 متعادل شده‌اند تا حداقل ارتعاش در حین کار را تضمین کنند. ژنراتورهای دارای دو یاتاقان با استفاده از یک کلید نیمه متعادل شده‌اند.

عایق‌سازی/آغشته‌سازی

سیستم عایق‌بندی از نوع کلاس ‘H’ است. تمامی اجزای پیچیده شده با موادی و فرآیندهایی آغشته شده‌اند که به طور خاص برای ارائه عایق با ضخامت بالا برای پیچش‌های استاتیک و استحکام مکانیکی بالا برای اجزای گردان طراحی شده‌اند.

تضمین کیفیت

ژنراتورها با استفاده از روش‌های تولیدی که سطح تضمین کیفیت مطابق با استاندارد BS EN ISO 9001 دارند، تولید می‌شوند. ممکن است تنظیم ولتاژ اعلام‌شده در حضور برخی از سیگنال‌های رادیویی دریافتی حفظ نشود. هرگونه تغییر در عملکرد در محدوده‌های معیار ‘B’ استاندارد EN 61000-6-2:2001 خواهد بود. در هیچ زمانی، تنظیم ولتاژ در حالت پایدار از ۲% تجاوز نخواهد کرد.
C

۱ بلبرینگ۲ بلبرینگ
کامپوزیت وزن ژنراتور۳۱۱ kg۳۳۰ kg
وزن استاتور پیچیده شده۱۰۳ kg۱۰۳ kg
وزن روتور پیچیده شده۹۵٫۸۹ kg۸۷٫۵۲ kg
اینرسی WR²۰٫۴۹۹۹ kgm 2۰٫۴۶۸۲ kgm 2
وزنه های حمل و نقل در جعبه۳۳۴ kg۳۵۱ kg
اندازه جعبه بسته بندی۱۰۵ x 57 x 96(cm)۱۰۵ x 57 x 96(cm)

برای مشاهده محصولات بیشتر به برگه دیزل ژنراتور مراجعه نمایید.

مشاوره رایگان محصولات
۵۰ Hz
تداخل تلفنTHF<2%
خنک کننده هوا۰٫۲۱۶ m³/sec 458 cfm
سری ولتاژ ستاره‌ای۳۸۰/۲۲۰۴۰۰/۲۳۱۴۱۵/۲۴۰۴۴۰/۲۵۴
اتصال موازی ولتاژ ستاره‌ای۱۹۰/۱۱۰۲۰۰/۱۱۵۲۰۸/۱۲۰۲۲۰/۱۲۷
سری ولتاژ دلتا۲۲۰/۱۱۰۲۳۰/۱۱۵۲۴۰/۱۲۰۲۵۴/۱۲۷
رتبه‌بندی مبنای kVA برای مقادیر رآکتانس۶۰۶۰۶۰۶۸
رآکتانس گذرا محور مستقیم۰٫۱۹۰٫۱۷۰٫۱۶۰٫۱۴
رآکتانس محور مستقیم سنکرون۲٫۴۸۲٫۲۴۲٫۰۸۱٫۷۹
رآکتانس زیرگذرای محور مستقیم۰٫۱۳۰٫۱۲۰٫۱۱۰٫۰۹
رآکتانس محور عمودی۱٫۱۳۱٫۰۲۰٫۹۵۰٫۸۲
رآکتانس زیرگذرای محور عمودی۰٫۱۴۰٫۱۳۰٫۱۲۰٫۱۰
رآکتانس نشتی۰٫۰۸۰٫۰۸۰٫۰۷۰٫۰۶
رآکتانس توالی منفی۰٫۱۳۰٫۱۲۰٫۱۱۰٫۰۹
رآکتانس توالی صفر۰٫۱۱۰٫۱۰۰٫۰۹۰٫۰۸



۶۰ Hz
تداخل تلفنTIF<50
خنک کننده هوا۰٫۲۸۱ m³/sec 595 cfm
سری ولتاژ ستاره‌ای۴۱۶/۲۴۰۴۴۰/۲۵۴۴۶۰/۲۶۶۴۸۰/۲۷۷
اتصال موازی ولتاژ ستاره‌ای۲۰۸/۱۲۰۲۲۰/۱۲۷۲۳۰/۱۳۳۲۴۰/۱۳۸
سری ولتاژ دلتا۲۴۰/۱۲۰۲۵۴/۱۲۷۲۶۶/۱۳۳۲۷۷/۱۳۸
رتبه‌بندی مبنای kVA برای مقادیر رآکتانس۶۷٫۵۷۰۷۲٫۵۷۵
رآکتانس محور مستقیم سنکرون۳٫۰۰۲٫۷۸۲٫۶۴۲٫۵۰
رآکتانس گذرای محور مستقیم۰٫۲۲۰٫۲۰۰٫۱۹۰٫۱۸
رآکتانس زیرگذرای محور مستقیم۰٫۱۵۰٫۱۴۰٫۱۳۰٫۱۳
رآکتانس محور عمودی۱٫۳۸۱٫۲۸۱٫۲۱۱٫۱۵
رآکتانس زیرگذرای محور عمودی۰٫۱۴۰٫۱۳۰٫۱۲۰٫۱۱
رآکتانس نشتی۰٫۰۹۰٫۰۸۰٫۰۸۰٫۰۸
رآکتانس توالی منفی۰٫۱۴۰٫۱۳۰٫۱۲۰٫۱۲
رآکتانس توالی صفر۰٫۰۹۰٫۰۸۰٫۰۸۰٫۰۸
راکتانس ها مقادیر اشباع هستند در هر واحد در رتبه بندی و ولتاژ نشان داده شده است
ثابت زمانی گذرا۰٫۰۲۸ s
ثابت زمانی زیرگذرای۰٫۰۰۷ s
ثابت زمانی میدان آزاد بدون بار۰٫۷ s
ثابت زمانی آرماتور۰٫۰۰۶ s
نسبت اتصال کوتاه۱/Xd

نمودارهای بازده سه‌فاز

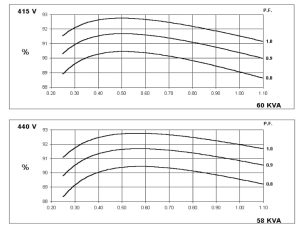

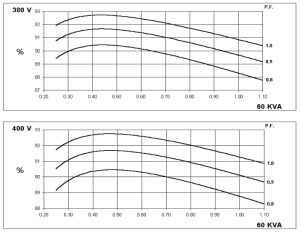

۵۰ HZ



نمودارهای بازده سه‌فاز ۵۰ HZ

نمودارهای بازده سه‌فاز ۵۰ HZ

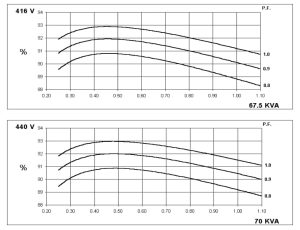

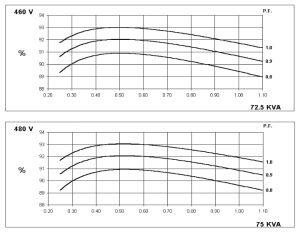

۶۰ HZ

نمودارهای بازده سه‌فاز 60 HZ

نمودارهای بازده سه‌فاز 60 HZ

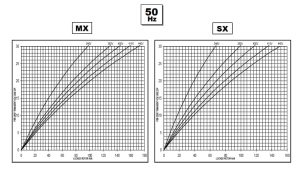

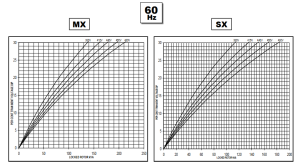

نمودار راه‌اندازی موتور با روتور قفل‌شده

نمودار راه‌اندازی موتور با روتور قفل‌شده

نمودار راه‌اندازی موتور با روتور قفل‌شده

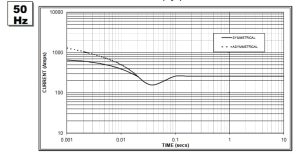

نمودار کاهش اتصال کوتاه سه‌فاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستاره‌ای.

اتصال کوتاه پایدار =۳۲۵ آمپر

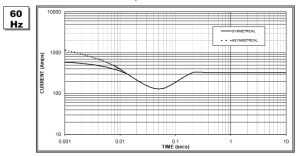

نمودار کاهش اتصال کوتاه سه‌فاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستاره‌ای.

اتصال کوتاه پایدار = ۲۶۰ آمپر

نمودار کاهش اتصال کوتاه سه‌فاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستاره‌ای.

نکته ۱

فاکتورهای ضرب زیر باید برای تنظیم مقادیر از نمودار بین زمان ۰.۰۰۱ ثانیه و نقطه حداقل جریان نسبت به ولتاژ عملیاتی اسمی استفاده شوند:

فاکتورهای ضرب

نکته ۲

فاکتور ضرب زیر باید برای تبدیل مقادیر محاسبه شده طبق یادداشت ۱ به مقادیر قابل‌اجرا برای انواع مختلف اتصال کوتاه استفاده شود:

۳-فاز۲-فاز L-L۱-فاز L-N
لحظه ایx 1.00x 0.87x 1.30
حداقلx 1.00x 1.80x 3.20
ماندگارx 1.00x 1.50x 2.50
حداکثر مدت ماندگار۱۰ ثانیه۵ ثانیه۲ ثانیه

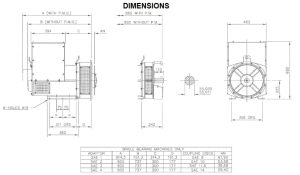

ابعاد

ابعاد

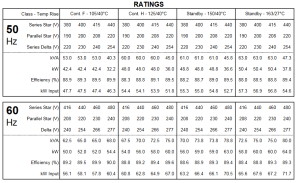

رتبه بندی ها

رتبه بندی ها
