خرید ژنراتور استمفورد اصلی مدل UCI224F
پس از خرید ژنراتور استمفورد اصلی مدل UCI224F از عارف دیزل، تیم پشتیبانی ما به شما در نصب و راه اندازی دستگاه کمک خواهد کرد. اطمینان داشته باشید که از لحظه خرید تا استفاده از دستگاه، پشتیبانی کامل را دریافت خواهید کرد.
قیمت ژنراتور استمفورد اصلی مدل UCI224F
ژنراتور استمفورد اصلی مدل UCI224F و ویژگی های نوآورانه استارت سریع، قیمت مناسبی برای پروژه های بزرگ صنعتی دارد. با توجه به مصرف سوخت بهینه و عملکرد عالی، این دستگاه گزینه ای اقتصادی برای تأمین انرژی پایدار است.
مشخصات ژنراتور استمفورد اصلی مدل UCI224F
استانداردها
ژنراتورهای صنعتی Newage Stamford با الزامات استاندارد BS EN 60034 و بخش های مربوط به دیگر استانداردهای بین المللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100 و AS1359 مطابقت دارند. استانداردها و گواهینامه های دیگر نیز در صورت درخواست قابل بررسی هستند.
تنظیم کننده ولتاژ
SX460 AVR – استاندارد
با این سیستم کنترل خود تحریک شونده، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک کننده تأمین می کند. نیمه هادی های با کارایی بالا در AVR تضمین می کنند که ولتاژ از سطوح اولیه کم به تدریج و به طور مثبت افزایش یابد.
خروجی روتور تحریک کننده به روتور اصلی از طریق یک مبدل پل تمام موج سه فاز منتقل می شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه محافظت می شود.
SX440 AVR
با این سیستم خودتحریکی، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک کننده تأمین می کند. نیمه هادی های با کارایی بالا در AVR تضمین می کنند که ولتاژ از سطوح اولیه کم به تدریج و به طور مثبت افزایش یابد.
خروجی روتور تحریک کننده به روتور اصلی از طریق یک مبدل پل تمام موج سه فاز منتقل می شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه یا هم فاز نبودن در پاراللینگ محافظت می شود.
SX440 از انواع لوازم جانبی الکترونیکی پشتیبانی می کند، از جمله ترانسفورماتور جریان ‘droop’ برای امکان عملیات موازی با دیگر ژنراتورهای AC.
اگر نیاز به حس کردن سه فاز با سیستم خودتحریکی باشد، باید از SX421 AVR استفاده شود.
SX421 AVR
این رگولاتور ولتاژ (AVR) نیز در سیستم های خودتحریکی عمل می کند. این دستگاه تمام ویژگی های **SX440** را دارد و به علاوه، قابلیت حس کردن RMS سه فاز را برای بهبود تنظیم و عملکرد فراهم می آورد. محافظت در برابر ولتاژ اضافی از طریق یک کلید مدار جداگانه انجام می شود. ویژگی پذیرش بار برای کمک به کاهش بار موتور به طور استاندارد در این مدل تعبیه شده است.
MX341 AVR
این AVR پیشرفته در سیستم کنترل ژنراتور دائمی مغناطیس (PMG) استمفورد گنجانده شده است. PMG از طریق AVR به Exciter اصلی برق می دهد و منبع تغذیه ثابت برای تحریک مستقل از خروجی ژنراتور فراهم می کند. خروجی Exciter اصلی سپس از طریق یک پل تمام موج به روتور اصلی منتقل می شود که با یک محافظ نوسان محافظت شده است. AVR دارای حفاظت داخلی در برابر تحریک بیش از حد پایدار است که به علت نقص های داخلی یا خارجی ایجاد می شود و دستگاه را پس از حداقل ۵ ثانیه از تحریک خارج می کند. ویژگی پذیرش بار تخلیه موتور می تواند امکان وارد کردن بار کامل به ژنراتور را در یک مرحله فراهم کند. اگر نیاز به حس گر سه فاز با سیستم PMG باشد، باید از AVR مدل MX321 استفاده شود. برای کاربردهایی با بارهای به شدت نامتعادل یا بسیار غیرخطی، توصیه می کنیم از حس گر سه فاز استفاده کنید.
MX321 AVR
ضمانت و گارانتی عارف دیزل به همراه مشاوره رایگان و نصب و اجرای حرفه ای
📞 مشاوره رایگان 09122847033
پیشرفته ترین AVR در میان مدل های ما، تمامی ویژگی های MX341 را با اضافه کردن حس گر سه فاز RMS برای بهبود تنظیم و عملکرد ترکیب می کند. محافظت در برابر ولتاژ بیش از حد به طور داخلی گنجانده شده و تنظیمات سطح جریان کوتاه مدت به عنوان یک ویژگی اختیاری در دسترس است.
پیچشها و عملکرد الکتریکی
تمام استاتورهای ژنراتور به صورت ۲/۳ پیچیده شده اند. این طراحی هارمونیک های سه گانه (سوم، نهم، پانزدهم و …) را از موج ولتاژ حذف می کند و به عنوان طراحی بهینه برای تأمین بدون مشکل بارهای غیرخطی شناخته شده است. طراحی ۲/۳ پیچش از ایجاد جریان های اضافی در نول که گاهی با پیچش های بالاتر دیده می شود، جلوگیری می کند، زمانی که ژنراتور به شبکه برق متصل است. یک پیچش دمپر کاملاً متصل نوسانات را در هنگام هم زمانی ژنراتور با شبکه برق کاهش می دهد. این پیچش، به همراه طراحی ۲/۳ و انتخاب دقیق طراحی قطب ها و دندانه ها، باعث می شود که اعوجاج موج بسیار کم باشد.
ترمینالها و جعبه ترمینال
ژنراتورهای استاندارد سه فاز و قابل اتصال مجدد هستند که دارای ۱۲ انتها هستند که به ترمینال ها منتقل می شوند. این ترمینال ها روی یک پوشش در انتهای غیر درایو ژنراتور نصب شده اند. جعبه ترمینال از ورق فولادی ساخته شده و شامل AVR (رگولاتور ولتاژ خودکار) است و فضای کافی برای سیم کشی و تنظیمات گلند مشتریان را فراهم می کند. این جعبه دارای پنل های قابل جداسازی است که دسترسی آسان را فراهم می آورد.
شافت و کلیدها
تمام روتورهای ژنراتور به طور دینامیکی به سطح بالاتری از استاندارد BS6861:Part 1 Grade 2.5 متعادل شده اند تا حداقل ارتعاش در حین کار را تضمین کنند. ژنراتورهای دارای دو یاتاقان با استفاده از یک کلید نیمه متعادل شده اند.
عایقسازی/آغشتهسازی
سیستم عایق بندی از نوع کلاس ‘H’ است. تمامی اجزای پیچیده شده با موادی و فرآیندهایی آغشته شده اند که به طور خاص برای ارائه عایق با ضخامت بالا برای پیچش های استاتیک و استحکام مکانیکی بالا برای اجزای گردان طراحی شده اند.
تضمین کیفیت
ژنراتورها با استفاده از روش های تولیدی که سطح تضمین کیفیت مطابق با استاندارد BS EN ISO 9001 دارند، تولید می شوند. ممکن است تنظیم ولتاژ اعلام شده در حضور برخی از سیگنال های رادیویی دریافتی حفظ نشود. هرگونه تغییر در عملکرد در محدوده های معیار ‘B’ استاندارد EN 61000-6-2:2001 خواهد بود. در هیچ زمانی، تنظیم ولتاژ در حالت پایدار از ۲% تجاوز نخواهد کرد.
| سیستم کنترل | تحریک جداگانه توسط P.M.G. | ||
|---|---|---|---|
| A.V.R. | MX321 | MX341 | |
| تنظیم کننده ولتاژ | ± ۰٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | به نمودارهای کاهش اتصال کوتاه مراجعه کنید. |
| سیستم کنترل | خود تحریک | ||
|---|---|---|---|
| A.V.R. | SX460 | SX440 | SX421 |
| تنظیم کننده ولتاژ | ± ۱٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | کنترل سری ۴ قادر به پشتیبانی از جریان اتصال کوتاه نیست |
| سیستم عایق | کلاس H |
|---|---|
| محافظت | IP23 |
| ضریب قدرت نامی | ۰٫۸ |
| پیچک استاتور | دو لایه هم مرکز |
| گام پیچک | دو سوم |
| سربندی پیچک | ۱۲ |
| استاتور WDG. مقاومت | ۰٫۰۶۵ اهم به ازای هر فاز در ۲۲ درجه سانتیگراد، اتصال ستاره سری |
| روتور WDG. مقاومت | ۰٫۸۳ اهم در ۲۲ درجه سانتیگراد |
| مقاومت استاتور اکسایتر
مقاومت روتور تحریک کننده |
۲۰ اهم در ۲۲ درجه سانتیگراد
۰٫۰۷۸ اهم در هر فاز در ۲۲ درجه سانتیگراد |
| کاهش تداخل رادیویی (R.F.I.) | BS EN 61000-6-2 و BS EN 61000-6-4، VDE 0875G، VDE 0875N. برای دیگران به کارخانه مراجعه کنید |
| تحریف شکل موج | بدون بار < 1.5%، بار خطی متعادل تحریف نشده < 5.0% |
| حداکثر سرعت مجاز | ۲۲۵۰ دور در دقیقه |
| یاتاقان انتهای درایو | BALL. 6312-2RS (ISO) |
| یاتاقان انتهای غیر درایو | BALL. 6309-2RS (ISO) |
| ۱ بلبرینگ | ۲ بلبرینگ | |
|---|---|---|
| کامپوزیت وزن ژنراتور | ۳۳۷ kg | ۳۵۰ kg |
| وزن استاتور پیچیده شده | ۱۲۰ kg | ۱۲۰ kg |
| وزن روتور پیچیده شده | ۱۱۰٫۶۹ kg | ۱۰۲٫۳۲ kg |
| اینرسی WR² | ۰٫۶۰۷۱ kgm2 | ۰٫۵۷۵۴ kgm2 |
| وزنه های حمل و نقل در جعبه | ۳۶۰ kg | ۳۷۱ kg |
| اندازه جعبه بسته بندی | ۱۰۵ x 57 x 96(cm) | ۱۰۵ x 57 x 96(cm) |
| ۵۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | THF<2% | |||
| خنک کننده هوا | ۰٫۲۱۶ m³/sec 458 cfm | |||
| سری ولتاژ ستارهای | ۳۸۰/۲۲۰ | ۴۰۰/۲۳۱ | ۴۱۵/۲۴۰ | ۴۴۰/۲۵۴ |
| اتصال موازی ولتاژ ستارهای | ۱۹۰/۱۱۰ | ۲۰۰/۱۱۵ | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ |
| سری ولتاژ دلتا | ۲۲۰/۱۱۰ | ۲۳۰/۱۱۵ | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ |
| رتبهبندی مبنای kVA برای مقادیر رآکتانس | ۷۲٫۵ | ۷۲٫۵ | ۷۲٫۵ | ۷۰ |
| رآکتانس گذرا محور مستقیم | ۰٫۱۸ | ۰٫۱۶ | ۰٫۱۵ | ۰٫۱۳ |
| رآکتانس محور مستقیم سنکرون | ۲٫۲۹ | ۲٫۰۷ | ۱٫۹۲ | ۱٫۶۵ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۲ | ۰٫۱۱ | ۰٫۱۰ | ۰٫۰۹ |
| رآکتانس محور عمودی | ۱٫۰۵ | ۰٫۹۵ | ۰٫۸۸ | ۰٫۷۶ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۶ | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۱ |
| رآکتانس نشتی | ۰٫۰۷ | ۰٫۰۶ | ۰٫۰۶ | ۰٫۰۵ |
| رآکتانس توالی منفی | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۰ |
| رآکتانس توالی صفر | ۰٫۱۱ | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ |
| ۶۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | TIF<50 | |||
| خنک کننده هوا | ۰٫۲۸۱ m³/sec 595 cfm | |||
| سری ولتاژ ستارهای | ۴۱۶/۲۴۰ | ۴۴۰/۲۵۴ | ۴۶۰/۲۶۶ | ۴۸۰/۲۷۷ |
| اتصال موازی ولتاژ ستارهای | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ | ۲۳۰/۱۳۳ | ۲۴۰/۱۳۸ |
| سری ولتاژ دلتا | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ | ۲۶۶/۱۳۳ | ۲۷۷/۱۳۸ |
| رتبهبندی مبنای kVA برای مقادیر رآکتانس | ۸۳٫۸ | ۸۷٫۵ | ۸۷٫۵ | ۹۳٫۸ |
| رآکتانس محور مستقیم سنکرون | ۲٫۵۲ | ۲٫۳۵ | ۲٫۱۵ | ۲٫۱۲ |
| رآکتانس گذرای محور مستقیم | ۰٫۲۱ | ۰٫۲۰ | ۰٫۱۸ | ۰٫۱۸ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۲ |
| رآکتانس محور عمودی | ۱٫۱۶ | ۱٫۰۸ | ۰٫۹۹ | ۰٫۹۸ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ | ۰٫۱۱ |
| رآکتانس نشتی | ۰٫۰۸ | ۰٫۰۷ | ۰٫۰۷ | ۰٫۰۷ |
| رآکتانس توالی منفی | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ | ۰٫۱۱ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۹ | ۰٫۰۸ |
| راکتانس ها مقادیر اشباع هستند در هر واحد در رتبه بندی و ولتاژ نشان داده شده است | |
| ثابت زمانی گذرا | ۰٫۰۳ s |
| ثابت زمانی زیرگذرای | ۰٫۰۰۸ s |
| ثابت زمانی میدان آزاد بدون بار | ۰٫۷۵ s |
| ثابت زمانی آرماتور | ۰٫۰۰۶۵ s |
| نسبت اتصال کوتاه | ۱/Xd |

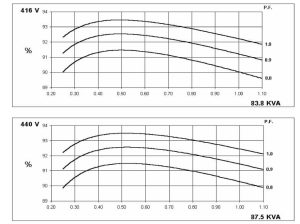

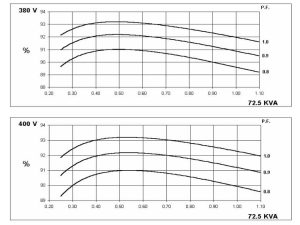

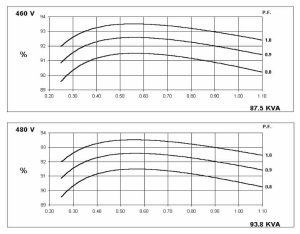

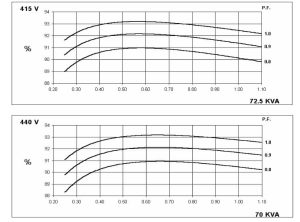

نمودارهای بازده سهفاز ژنراتور استمفورد UCI224F
۵۰ HZ
۶۰ HZ

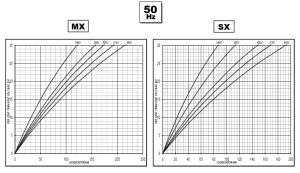

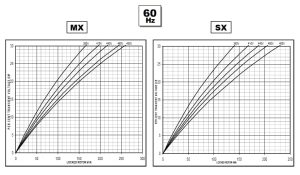

نمودار راهاندازی موتور با روتور قفلشده

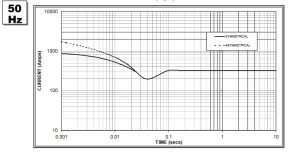

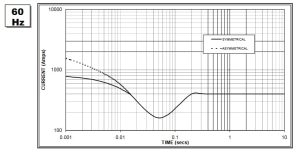

نمودار کاهش اتصال کوتاه سهفاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستارهای.
اتصال کوتاه پایدار = ۳۲۵ آمپر
اتصال کوتاه پایدار = ۴۰۰ آمپر
نکته ۱
فاکتورهای ضرب زیر باید برای تنظیم مقادیر از نمودار بین زمان ۰.۰۰۱ ثانیه و نقطه حداقل جریان نسبت به ولتاژ عملیاتی اسمی استفاده شوند:
ضمانت و گارانتی عارف دیزل به همراه مشاوره رایگان و نصب و اجرای حرفه ای
📞 مشاوره رایگان 09122847033
نکته ۲
فاکتور ضرب زیر باید برای تبدیل مقادیر محاسبه شده طبق یادداشت ۱ به مقادیر قابل اجرا برای انواع مختلف اتصال کوتاه استفاده شود:
| ۳-فاز | ۲-فاز L-L | ۱-فاز L-N | |
|---|---|---|---|
| لحظه ای | x 1.00 | x 0.87 | x 1.30 |
| حداقل | x 1.00 | x 1.80 | x 3.20 |
| ماندگار | x 1.00 | x 1.50 | x 2.50 |
| حداکثر مدت ماندگار | ۱۰ ثانیه | ۵ ثانیه | ۲ ثانیه |

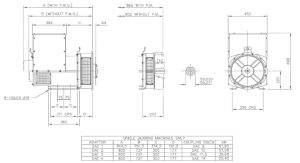

ابعاد ژنراتور استمفورد اصلی مدل UCI224F

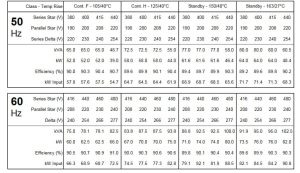

رتبه بندی ها
