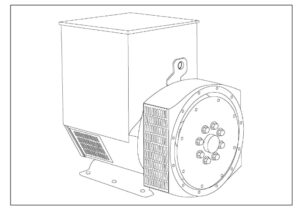

استانداردها
ژنراتورهای صنعتی Newage Stamford با الزامات BS EN 60034 و بخش‌های مربوطه از سایر استانداردهای بین‌المللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100 و AS1359 مطابقت دارند. استانداردها و گواهینامه‌های دیگر بر اساس درخواست قابل بررسی هستند.
تنظیم کننده ولتاژ
SX460 AVR – استاندارد
با استفاده از این سیستم کنترل خودبرافراشته، استاتور اصلی از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک‌کننده انرژی می‌دهد. نیمه‌هادی‌های با کارایی بالا در AVR تضمین می‌کنند که ولتاژ از سطوح اولیه پایین به تدریج افزایش یابد.
خروجی روتور تحریک‌کننده از طریق یک پل سه‌فاز تمام‌موج به روتور اصلی منتقل می‌شود. این پل توسط یک سرج‌ساکنر در برابر نوسانات ناشی از اتصال کوتاه محافظت می کند.
SX440 AVR
با استفاده از این سیستم خودبرافراشته، استاتور اصلی انرژی را از طریق AVR به استاتور تحریک‌کننده تأمین می‌کند. نیمه‌هادی‌های با کارایی بالا در AVR تضمین می‌کنند که ولتاژ از سطوح اولیه پایین به تدریج افزایش یابد.
خروجی روتور تحریک‌کننده از طریق یک پل سه‌فاز تمام‌موج به روتور اصلی منتقل می‌شود. این پل توسط یک سرج‌ساکنر در برابر نوساناتی که به‌عنوان مثال، ناشی از اتصال کوتاه یا اتصال نادرست فازها است، محافظت می‌شود.
SX440 از یک سری لوازم الکترونیکی پشتیبانی می‌کند، از جمله ترانسفورماتور جریان (CT) با ‘افت’ برای امکان عملیات موازی با سایر ژنراتورهای AC.
اگر نیاز به حس‌گر سه‌فاز با سیستم خودبرافراشته باشد، باید از AVR مدل SX421 استفاده شود.
SX421 AVR
این AVR نیز در یک سیستم خودبرافراشته عمل می‌کند. این مدل تمامی ویژگی‌های SX440 را با اضافه کردن حس‌گر RMS سه‌فاز برای بهبود تنظیم و عملکرد ترکیب می‌کند. حفاظت در برابر ولتاژ بالا از طریق یک قطع‌کننده مدار جداگانه فراهم می‌شود. همچنین، ویژگی پذیرش بار آزادسازی موتور به‌عنوان استاندارد در این مدل گنجانده شده است.
MX341 AVR
این AVR پیشرفته در سیستم کنترل ژنراتور مگنت دائمی (PMG) استمفورد ادغام شده است.
PMG انرژی را از طریق AVR به تحریک‌کننده اصلی تأمین می‌کند و منبعی از انرژی تحریک ثابت فراهم می‌آورد که مستقل از خروجی ژنراتور است. خروجی تحریک‌کننده اصلی سپس از طریق یک پل تمام‌موج که توسط سرج‌ساکنر محافظت می‌شود، به روتور اصلی منتقل می‌شود.
این AVR دارای محافظت داخلی در برابر تحریک بیش از حد پایدار است که به دلیل عیب‌های داخلی یا خارجی ایجاد می‌شود و دستگاه را پس از حداقل ۵ ثانیه از حالت تحریک خارج می‌کند.
ویژگی پذیرش بار آزادسازی موتور می‌تواند به ژنراتور این امکان را بدهد که بار کامل را در یک مرحله به‌طور کامل اعمال کند.
اگر نیاز به حس‌گر سه‌فاز با سیستم PMG باشد، باید از AVR مدل MX321 استفاده شود.
برای کاربردهایی با بارهای بسیار نامتعادل یا غیرخطی، استفاده از حس‌گر سه‌فاز توصیه می‌شود.
MX321 AVR
پیشرفته‌ترین AVR ما، تمامی ویژگی‌های MX341 را با اضافه کردن حس‌گر RMS سه‌فاز برای بهبود تنظیم و عملکرد ترکیب می‌کند. حفاظت در برابر ولتاژ بالا به‌طور داخلی تعبیه شده و تنظیمات سطح جریان اتصال کوتاه به‌عنوان یک امکان اختیاری ارائه می‌شود.
پیچش‌ها و عملکرد الکتریکی
تمامی استاتورهای ژنراتور با پیچش ۲/۳ طراحی شده‌اند. این طراحی هارمونیک‌های سه‌گانه (سوم، نهم، پانزدهم و غیره) را از روی شکل موج ولتاژ حذف می‌کند و به‌عنوان طراحی بهینه برای تأمین بدون مشکل بارهای غیرخطی شناخته شده است. طراحی پیچش ۲/۳ از جریان‌های نول اضافی که گاهی در پیچش‌های بالاتر و هنگام موازی‌سازی با شبکه اصلی مشاهده می‌شود، جلوگیری می‌کند. یک پیچش دَمپِر کاملاً متصل نوسانات را در حین موازی‌سازی کاهش می‌دهد. این پیچش، همراه با طراحی‌های دقیق قطب و دندان و پیچش ۲/۳، اطمینان می‌دهد که تغییرات شکل موج بسیار کم باشد.
ترمینال‌ها و جعبه ترمینال
ژنراتورهای استاندارد به‌طور سه‌فاز قابل اتصال مجدد هستند و دارای ۱۲ انتهای خروجی به ترمینال‌ها هستند که بر روی پوشش در انتهای غیر-درایو ژنراتور نصب شده‌اند. جعبه ترمینال از ورق فولادی شامل AVR است و فضای کافی برای سیم‌کشی و تنظیمات گلند مشتریان فراهم می‌آورد. این جعبه دارای پنل‌های قابل جدا شدن برای دسترسی آسان است.
تضمین کیفیت
ژنراتورها با استفاده از فرآیندهای تولیدی که دارای سطح تضمین کیفیت مطابق با استاندارد BS EN ISO 9001 هستند، ساخته می‌شوند.
تنظیم ولتاژ اعلام‌شده ممکن است در حضور سیگنال‌های رادیویی خاص حفظ نشود. هر گونه تغییر در عملکرد در محدوده معیار ‘B’ از استاندارد EN 61000-6-2:2001 خواهد بود. در هیچ زمانی، تنظیم ولتاژ پایدار از ۲% تجاوز نخواهد کرد.
| سیستم کنترل | تحریک جداگانه توسط مگنت دائمی | ||
|---|---|---|---|
| A.V.R. | MX321 | MX341 | |
| تنظیم کننده ولتاژ | ± ۰٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | به نمودارهای کاهش اتصال کوتاه مراجعه کنید. |
برای مشاهده محصولات بیشتر به برگه خرید دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولات| سیستم کنترل | تحریک جداگانه توسط مگنت دائمی | ||
|---|---|---|---|
| A.V.R. | SX460 | SX440 | SX421 |
| تنظیم کننده ولتاژ | ± ۱٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | “کنترل سری ۴ قادر به پشتیبانی از جریان اتصال کوتاه نیست |
| سیستم عایق | کلاس H |
|---|---|
| محافظت | IP23 |
| ضریب قدرت نامی | ۰٫۸ |
| پیچک استاتور | دو لایه هم مرکز |
| گام پیچک | دو سوم |
| سربندی پیچک | ۱۲ |
| مقاومت پیچک استاتور | ۰٫۳۵۴ اهم به ازای هر فاز در ۲۲ درجه سانتیگراد، اتصال ستاره سری |
| مقاومت پیچک روتور | ۰٫۶۴ اهم در ۲۲ درجه سانتیگراد |
| مقاومت استاتور اکسایتر | ۲۰ اهم در ۲۲ درجه سانتیگراد |
| کاهش تداخل رادیویی (R.F.I.) | BS EN 61000-6-2 و BS EN 61000-6-4، VDE 0875G، VDE 0875N. برای استانداردهای دیگر به کارخانه مراجعه کنید. |
| تحریف شکل موج | بدون بار < 1.5%، بار خطی متعادل تحریف نشده < 5.0% |
| حداکثر سرعت مجاز | ۲۲۵۰ دور در دقیقه |
| یاتاقان انتهای درایو | BALL. 6312-2RS (ISO) |
| یاتاقان انتهای غیر درایو | BALL. 6309-2RS (ISO) |
| ۱ بلبرینگ | ۲ بلبرینگ | |
|---|---|---|
| ژنراتور با وزن تطبیقی | ۲۷۱ kg | ۲۸۰ kg |
| وزن استاتور پیچیده شده | ۷۵ kg | ۷۵ kg |
| وزن روتور پیچیده شده | ۷۸٫۹۵ kg | ۷۰٫۵۸ kg |
| اینرسی WR² | ۰٫۳۶۶۷ kgm 2 | ۰٫۳۹۸۷ kgm 2 |
| ۵۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | THF<2% | |||
| خنک کننده هوا | ۰٫۲۱۶ m³/sec 458 cfm | |||
| سری ولتاژ ستاره‌ای | ۳۸۰/۲۲۰ | ۴۰۰/۲۳۱ | ۴۱۵/۲۴۰ | ۴۴۰/۲۵۴ |
| اتصال موازی ولتاژ ستاره‌ای | ۱۹۰/۱۱۰ | ۲۰۰/۱۱۵ | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ |
| سری ولتاژ دلتا | ۲۲۰/۱۱۰ | ۲۳۰/۱۱۵ | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ |
| رتبه‌بندی مبنای kVA برای مقادیر رآکتانس | ۴۲٫۵ | ۴۲٫۵ | ۴۲٫۵ | ۴۰ |
| رآکتانس گذرا محور مستقیم | ۰٫۱۹ | ۰٫۱۷ | ۰٫۱۶ | ۰٫۱۳ |
| رآکتانس محور مستقیم سنکرون | ۲٫۴۲ | ۲٫۱۹ | ۲٫۰۳ | ۱٫۷۰ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۲ | ۰٫۱۱ | ۰٫۱۰ | ۰٫۰۸ |
| رآکتانس محور عمودی | ۱٫۱۲ | ۱٫۰۱ | ۰٫۹۴ | ۰٫۷۹ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۶ | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۱ |
| رآکتانس نشتی | ۰٫۰۸ | ۰٫۰۸ | ۰٫۰۷ | ۰٫۰۶ |
| رآکتانس توالی منفی | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۰ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۷ |
| ۶۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | TIF<50 | |||
| خنک کننده هوا | ۰٫۲۸۱ m³/sec 595 cfm | |||
| سری ولتاژ ستاره‌ای | ۴۱۶/۲۴۰ | ۴۴۰/۲۵۴ | ۴۶۰/۲۶۶ | ۴۸۰/۲۷۷ |
| اتصال موازی ولتاژ ستاره‌ای | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ | ۲۳۰/۱۳۳ | ۲۴۰/۱۳۸ |
| سری ولتاژ دلتا | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ | ۲۶۶/۱۳۳ | ۲۷۷/۱۳۸ |
| رتبه‌بندی مبنای kVA برای مقادیر رآکتانس | ۵۰ | ۵۲٫۵ | ۵۲٫۵ | ۵۵ |
| رآکتانس محور مستقیم سنکرون | ۳٫۰۳ | ۲٫۸۴ | ۲٫۶۰ | ۲٫۵۰ |
| رآکتانس گذرای محور مستقیم | ۰٫۲۲ | ۰٫۲۱ | ۰٫۱۹ | ۰٫۱۸ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۵ | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ |
| رآکتانس محور عمودی | ۱٫۴۰ | ۱٫۳۱ | ۱٫۲۰ | ۱٫۱۶ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۲ |
| رآکتانس نشتی | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۹ | ۰٫۰۸ |
| رآکتانس توالی منفی | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۲ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۹ | ۰٫۰۸ |
| رآکتانس‌ها اشباع شده‌اند و مقادیر به صورت واحد نسبی (پری یونیت) در رتبه‌بندی و ولتاژ مشخص شده است. | |
| ثابت زمانی گذرا | ۰٫۰۲۵ s |
| ثابت زمانی زیرگذرای | ۰٫۰۰۶ s |
| ثابت زمانی میدان آزاد بدون بار | ۰٫۶۵ s |
| ثابت زمانی آرماتور | ۰٫۰۰۵ s |
| نسبت اتصال کوتاه | ۱/Xd |

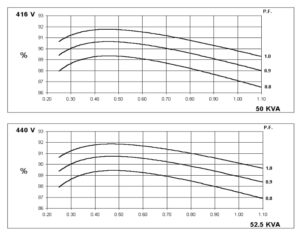

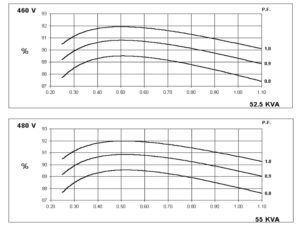

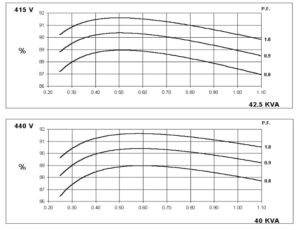

نمودارهای بازده سه‌فاز

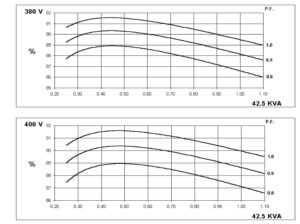

۵۰ HZ
۶۰ HZ

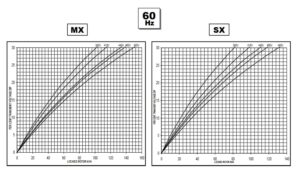

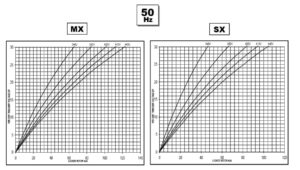

نمودار راه‌اندازی موتور با روتور قفل‌شده

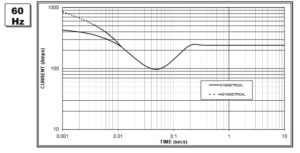

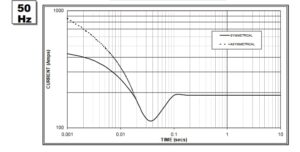

نمودار کاهش اتصال کوتاه سه‌فاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستاره‌ای.
اتصال کوتاه پایدار = ۲۴۰ آمپر
اتصال کوتاه پایدار = ۱۹۰ آمپر
نکته ۱
فاکتورهای ضرب زیر باید برای تنظیم مقادیر از نمودار بین زمان ۰.۰۰۱ ثانیه و نقطه حداقل جریان نسبت به ولتاژ عملیاتی اسمی استفاده شوند:
نکته ۲
فاکتور ضرب زیر باید برای تبدیل مقادیر محاسبه شده طبق یادداشت ۱ به مقادیر قابل‌اجرا برای انواع مختلف اتصال کوتاه استفاده شود:
| ۳-فاز | ۲-فاز L-L | ۱-فاز L-N | |
|---|---|---|---|
| لحظه ای | x 1.00 | x 0.87 | x 1.30 |
| حداقل | x 1.00 | x 1.80 | x 3.20 |
| ماندگار | x 1.00 | x 1.50 | x 2.50 |
| حداکثر مدت ماندگار | ۱۰ ثانیه | ۵ ثانیه | ۲ ثانیه |
نکته ۳
منحنی‌ها برای ماشین‌های متصل به شبکه ستاره‌ای (Wye) ترسیم شده‌اند. برای اتصالات دیگر، باید از ضرایب زیر برای مقادیر جریان استفاده شود:
- اتصال موازی ستاره (Parallel Star): مقدار جریان منحنی × ۲
- اتصال سری دلتا (Series Delta): مقدار جریان منحنی × ۱.۷۳۲
پیچش ۳۱۱ / ضریب قدرت ۰.۸
رتبه بندی ها

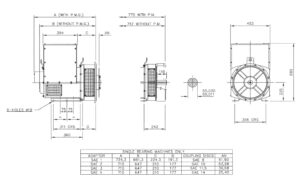

ابعاد
