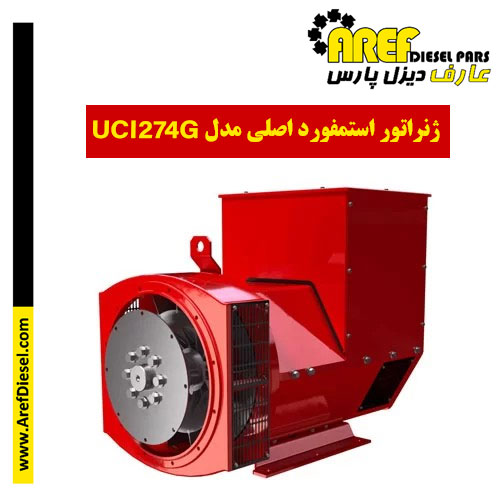

خرید ژنراتور استمفورد اصلی مدل UCI274G
ژنراتور استمفورد اصلی مدل UCI274G با قدرت و دوام بالا، گزینه‌ای ایده‌آل برای صنایع بزرگ و کسب‌وکارهای مختلف است. با خرید این ژنراتورها می‌توانید از عملکرد بهینه و بی‌وقفه در تولید انرژی مطمئن باشید.
قیمت ژنراتور استمفورد اصلی مدل UCI274G
برای پیدا کردن قیمت ژنراتور استمفورد، می‌توانید از وب‌سایت معتبر فروش آنلاین عارف دیزل، مشاوران فروش یا نمایندگان رسمی این برند کمک بگیرید. قیمت‌ها معمولاً با توجه به ویژگی‌ها و توان دستگاه‌ها متفاوت است.
مشخصات ژنراتور استمفورد اصلی مدل UCI274G
استانداردها
ژنراتورهای صنعتی Newage Stamford با الزامات استاندارد BS EN 60034 و بخش‌های مربوط به دیگر استانداردهای بین‌المللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100 و AS1359 مطابقت دارند. استانداردها و گواهینامه‌های دیگر نیز در صورت درخواست قابل بررسی هستند.
تنظیم کننده ولتاژ ژنراتور استمفورد اصلی UCI274G
SX460 AVR – استاندارد
با این سیستم کنترل خود تحریک‌شونده، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک‌کننده تأمین می‌کند. نیمه‌هادی‌های با کارایی بالا در AVR تضمین می‌کنند که ولتاژ از سطوح اولیه کم به تدریج و به‌طور مثبت افزایش یابد.
خروجی روتور تحریک‌کننده به روتور اصلی از طریق یک مبدل پل تمام‌موج سه‌فاز منتقل می‌شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه محافظت می‌شود.
SX440 AVR
با این سیستم خودتحریکی، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک‌کننده تأمین می‌کند. نیمه‌هادی‌های با کارایی بالا در AVR تضمین می‌کنند که ولتاژ از سطوح اولیه کم به تدریج و به‌طور مثبت افزایش یابد.
خروجی روتور تحریک‌کننده به روتور اصلی از طریق یک مبدل پل تمام‌موج سه‌فاز منتقل می‌شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه یا هم‌فاز نبودن در پاراللینگ محافظت می‌شود.
SX440 از انواع لوازم جانبی الکترونیکی پشتیبانی می‌کند، از جمله ترانسفورماتور جریان ‘droop’ برای امکان عملیات موازی با دیگر ژنراتورهای AC.
اگر نیاز به حس کردن سه‌فاز با سیستم خودتحریکی باشد، باید از SX421 AVR استفاده شود.
SX421 AVR
این رگولاتور ولتاژ (AVR) نیز در سیستم‌های خودتحریکی عمل می‌کند. این دستگاه تمام ویژگی‌های **SX440** را دارد و به‌علاوه، قابلیت حس کردن RMS سه‌فاز را برای بهبود تنظیم و عملکرد فراهم می‌آورد. محافظت در برابر ولتاژ اضافی از طریق یک کلید مدار جداگانه انجام می‌شود. ویژگی پذیرش بار برای کمک به کاهش بار موتور به‌طور استاندارد در این مدل تعبیه شده است.
MX341 AVR
این AVR پیشرفته در سیستم کنترل ژنراتور دائمی مغناطیس (PMG) استمفورد گنجانده شده است. PMG از طریق AVR به Exciter اصلی برق می‌دهد و منبع تغذیه ثابت برای تحریک مستقل از خروجی ژنراتور فراهم می‌کند. خروجی Exciter اصلی سپس از طریق یک پل تمام‌موج به روتور اصلی منتقل می‌شود که با یک محافظ نوسان محافظت شده است. AVR دارای حفاظت داخلی در برابر تحریک بیش از حد پایدار است که به‌علت نقص‌های داخلی یا خارجی ایجاد می‌شود و دستگاه را پس از حداقل ۵ ثانیه از تحریک خارج می‌کند. ویژگی پذیرش بار تخلیه موتور می‌تواند امکان وارد کردن بار کامل به ژنراتور را در یک مرحله فراهم کند. اگر نیاز به حس‌گر سه‌فاز با سیستم PMG باشد، باید از AVR مدل MX321 استفاده شود. برای کاربردهایی با بارهای به شدت نامتعادل یا بسیار غیرخطی، توصیه می‌کنیم از حس‌گر سه‌فاز استفاده کنید.
MX321 AVR
پیشرفته‌ترین AVR در میان مدل‌های ما، تمامی ویژگی‌های MX341 را با اضافه کردن حس‌گر سه‌فاز RMS برای بهبود تنظیم و عملکرد ترکیب می‌کند. محافظت در برابر ولتاژ بیش از حد به طور داخلی گنجانده شده و تنظیمات سطح جریان کوتاه‌مدت به عنوان یک ویژگی اختیاری در دسترس است.
پیچش‌ها و عملکرد الکتریکی
تمام استاتورهای ژنراتور به صورت ۲/۳ پیچیده شده‌اند. این طراحی هارمونیک‌های سه‌گانه (سوم، نهم، پانزدهم و …) را از موج ولتاژ حذف می‌کند و به عنوان طراحی بهینه برای تأمین بدون مشکل بارهای غیرخطی شناخته شده است. طراحی ۲/۳ پیچش از ایجاد جریان‌های اضافی در نول که گاهی با پیچش‌های بالاتر دیده می‌شود، جلوگیری می‌کند، زمانی که ژنراتور به شبکه برق متصل است. یک پیچش دمپر کاملاً متصل نوسانات را در هنگام هم‌زمانی ژنراتور با شبکه برق کاهش می‌دهد. این پیچش، به همراه طراحی ۲/۳ و انتخاب دقیق طراحی قطب‌ها و دندانه‌ها، باعث می‌شود که اعوجاج موج بسیار کم باشد.
ترمینال‌ها و جعبه ترمینال
ژنراتورهای استاندارد سه‌فاز و قابل اتصال مجدد هستند که دارای ۱۲ انتها هستند که به ترمینال‌ها منتقل می‌شوند. این ترمینال‌ها روی یک پوشش در انتهای غیر درایو ژنراتور نصب شده‌اند. جعبه ترمینال از ورق فولادی ساخته شده و شامل AVR (رگولاتور ولتاژ خودکار) است و فضای کافی برای سیم‌کشی و تنظیمات گلند مشتریان را فراهم می‌کند. این جعبه دارای پنل‌های قابل جداسازی است که دسترسی آسان را فراهم می‌آورد.
شافت و کلیدها
تمام روتورهای ژنراتور به طور دینامیکی به سطح بالاتری از استاندارد BS6861:Part 1 Grade 2.5 متعادل شده‌اند تا حداقل ارتعاش در حین کار را تضمین کنند. ژنراتورهای دارای دو یاتاقان با استفاده از یک کلید نیمه متعادل شده‌اند.
عایق‌سازی/آغشته‌سازی
سیستم عایق‌بندی از نوع کلاس ‘H’ است. تمامی اجزای پیچیده شده با موادی و فرآیندهایی آغشته شده‌اند که به طور خاص برای ارائه عایق با ضخامت بالا برای پیچش‌های استاتیک و استحکام مکانیکی بالا برای اجزای گردان طراحی شده‌اند.
تضمین کیفیت
ژنراتورها با استفاده از روش‌های تولیدی که سطح تضمین کیفیت مطابق با استاندارد BS EN ISO 9001 دارند، تولید می‌شوند. ممکن است تنظیم ولتاژ اعلام‌شده در حضور برخی از سیگنال‌های رادیویی دریافتی حفظ نشود. هرگونه تغییر در عملکرد در محدوده‌های معیار ‘B’ استاندارد EN 61000-6-2:2001 خواهد بود. در هیچ زمانی، تنظیم ولتاژ در حالت پایدار از ۲% تجاوز نخواهد کرد.
| سیستم کنترل | تحریک جداگانه توسط P.M.G. | ||
|---|---|---|---|
| A.V.R. | MX321 | MX341 | |
| تنظیم کننده ولتاژ | ± ۰٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | به نمودارهای کاهش اتصال کوتاه مراجعه کنید. |
برای مشاهده محصولات بیشتر به برگه خرید دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولات| سیستم کنترل | خود تحریک | ||
|---|---|---|---|
| A.V.R. | SX460 | SX440 | SX421 |
| تنظیم کننده ولتاژ | ± ۱٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | کنترل سری ۴ قادر به پشتیبانی از جریان اتصال کوتاه نیست |
| سیستم عایق | کلاس H |
|---|---|
| محافظت | IP23 |
| ضریب قدرت نامی | ۰٫۸ |
| پیچک استاتور | دو لایه هم مرکز |
| گام پیچک | دو سوم |
| سربندی پیچک | ۱۲ |
| استاتور WDG. مقاومت | ۰٫۰۱۹۹ اهم به ازای هر فاز در ۲۲ درجه سانتیگراد، اتصال ستاره سری |
| روتور WDG. مقاومت | ۱٫۶۹ اهم در ۲۲ درجه سانتیگراد |
| کاهش تداخل رادیویی (R.F.I.) | BS EN 61000-6-2 و BS EN 61000-6-4، VDE 0875G، VDE 0875N. برای دیگران به کارخانه مراجعه کنید |
| تحریف شکل موج | بدون بار < 1.5%، بار خطی متعادل تحریف نشده < 5.0% |
| حداکثر سرعت مجاز | ۲۲۵۰ دور در دقیقه |
| یاتاقان انتهای درایو | BALL. 6315-2RS (ISO) |
| یاتاقان انتهای غیر درایو | BALL. 6310-2RS (ISO) |
| ۱ بلبرینگ | ۲ بلبرینگ | |
|---|---|---|
| کامپوزیت وزن ژنراتور | ۵۸۰ kg | ۵۹۸ kg |
| وزن استاتور پیچیده شده | ۲۲۵ kg | ۲۲۵ kg |
| وزن روتور پیچیده شده | ۲۱۰٫۳۵ kg | ۱۹۹٫۳۹ kg |
| اینرسی WR² | ۱٫۷۶۷۴ kgm 2 | ۱٫۷۱۶۹ kgm 2 |
| وزنه های حمل و نقل در جعبه | ۶۱۳ kg | ۶۳۰ kg |
| اندازه جعبه بسته بندی | ۱۲۳ x 67 x 103 (cm) | ۱۲۳ x 67 x 103 (cm) |
| ۵۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | THF<2% | |||
| خنک کننده هوا | ۰٫۵۱۴ m³/sec 1090 cfm | |||
| سری ولتاژ ستاره‌ای | ۳۸۰/۲۲۰ | ۴۰۰/۲۳۱ | ۴۱۵/۲۴۰ | ۴۴۰/۲۵۴ |
| اتصال موازی ولتاژ ستاره‌ای | ۱۹۰/۱۱۰ | ۲۰۰/۱۱۵ | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ |
| سری ولتاژ دلتا | ۲۲۰/۱۱۰ | ۲۳۰/۱۱۵ | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ |
| رتبه‌بندی مبنای kVA برای مقادیر رآکتانس | ۱۸۰ | ۱۸۰ | ۱۸۰ | n/a |
| رآکتانس گذرا محور مستقیم | ۰٫۱۸ | ۰٫۱۷ | ۰٫۱۶ | – |
| رآکتانس محور مستقیم سنکرون | ۲٫۱۲ | ۱٫۹۲ | ۱٫۷۸ | – |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ | – |
| رآکتانس محور عمودی | ۱٫۲۸ | ۱٫۱۵ | ۱٫۰۷ | – |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۷ | ۰٫۱۶ | ۰٫۱۵ | – |
| رآکتانس نشتی | ۰٫۰۸ | ۰٫۰۷ | ۰٫۰۷ | – |
| رآکتانس توالی منفی | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ | – |
| رآکتانس توالی صفر | ۰٫۰۸ | ۰٫۰۷ | ۰٫۰۷ | – |
| ۶۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | TIF<50 | |||
| خنک کننده هوا | ۰٫۶۱۷ m³/sec 1308 cfm | |||
| سری ولتاژ ستاره‌ای | ۴۱۶/۲۴۰ | ۴۴۰/۲۵۴ | ۴۶۰/۲۶۶ | ۴۸۰/۲۷۷ |
| اتصال موازی ولتاژ ستاره‌ای | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ | ۲۳۰/۱۳۳ | ۲۴۰/۱۳۸ |
| سری ولتاژ دلتا | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ | ۲۶۶/۱۳۳ | ۲۷۷/۱۳۸ |
| رتبه‌بندی مبنای kVA برای مقادیر رآکتانس | ۲۰۵ | ۲۱۸ | ۲۱۸ | ۲۳۱ |
| رآکتانس محور مستقیم سنکرون | ۲٫۴۳ | ۲٫۳۱ | ۲٫۱۱ | ۲٫۰۶ |
| رآکتانس گذرای محور مستقیم | ۰٫۲۱ | ۰٫۲۰ | ۰٫۱۸ | ۰٫۱۸ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۵ | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ |
| رآکتانس محور عمودی | ۱٫۴۷ | ۱٫۴۰ | ۱٫۲۸ | ۱٫۲۴ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۸ | ۰٫۱۷ | ۰٫۱۶ | ۰٫۱۵ |
| رآکتانس نشتی | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۸ | ۰٫۰۷ |
| رآکتانس توالی منفی | ۰٫۱۶ | ۰٫۱۵ | ۰٫۱۳ | ۰٫۱۳ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۸ |
| راکتانس ها مقادیر اشباع هستند در هر واحد در رتبه بندی و ولتاژ نشان داده شده است | |
| ثابت زمانی گذرا | ۰٫۰۳۸ s |
| ثابت زمانی زیرگذرای | ۰٫۰۱۲ s |
| ثابت زمانی میدان آزاد بدون بار | ۱ s |
| ثابت زمانی آرماتور | ۰٫۰۱ s |
| نسبت اتصال کوتاه | ۱/Xd |

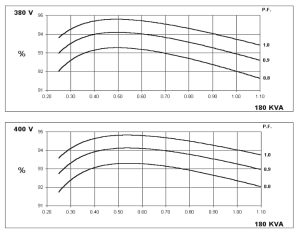

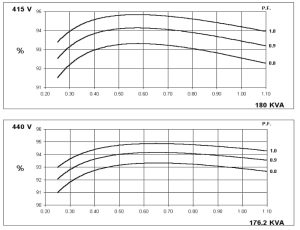

منحنی های بازده سه فاز
۵۰ HZ

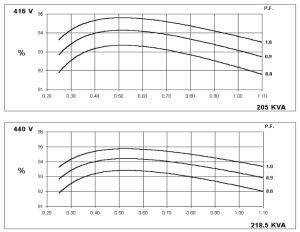

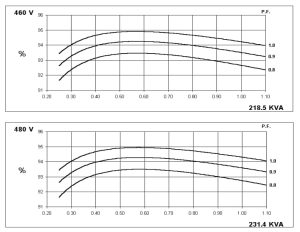

۶۰ HZ

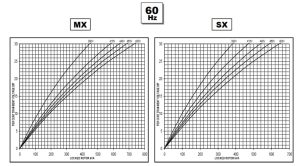

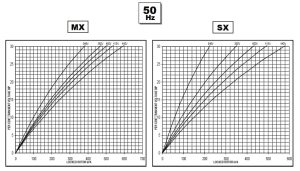

نمودار راه‌اندازی موتور با روتور قفل‌شده

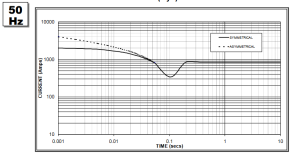

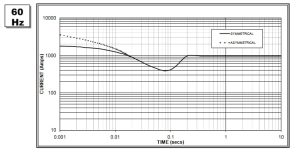

نمودار کاهش اتصال کوتاه سه‌فاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستاره‌ای.
اتصال کوتاه پایدار = ۸۵۰ آمپر
اتصال کوتاه پایدار = ۹۷۰ آمپر
نکته ۱
فاکتورهای ضرب زیر باید برای تنظیم مقادیر از نمودار بین زمان ۰.۰۰۱ ثانیه و نقطه حداقل جریان نسبت به ولتاژ عملیاتی اسمی استفاده شوند:
نکته ۲
فاکتور ضرب زیر باید برای تبدیل مقادیر محاسبه شده طبق یادداشت ۱ به مقادیر قابل‌اجرا برای انواع مختلف اتصال کوتاه استفاده شود:
| ۳-فاز | ۲-فاز L-L | ۱-فاز L-N | |
|---|---|---|---|
| لحظه ای | x 1.00 | x 0.87 | x 1.30 |
| حداقل | x 1.00 | x 1.80 | x 3.20 |
| ماندگار | x 1.00 | x 1.50 | x 2.50 |
| حداکثر مدت ماندگار | ۱۰ ثانیه | ۵ ثانیه | ۲ ثانیه |
نکته ۳
منحنی‌ها برای ماشین‌های متصل به شبکه ستاره‌ای (Wye) ترسیم شده‌اند. برای اتصالات دیگر، باید از ضرایب زیر برای مقادیر جریان استفاده شود:
- اتصال موازی ستاره (Parallel Star): مقدار جریان منحنی × ۲
- اتصال سری دلتا (Series Delta): مقدار جریان منحنی × ۱.۷۳۲

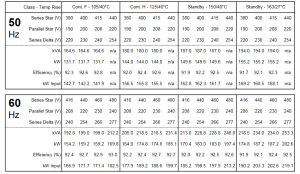

رتبه بندی ها

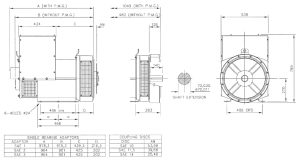

ابعاد
