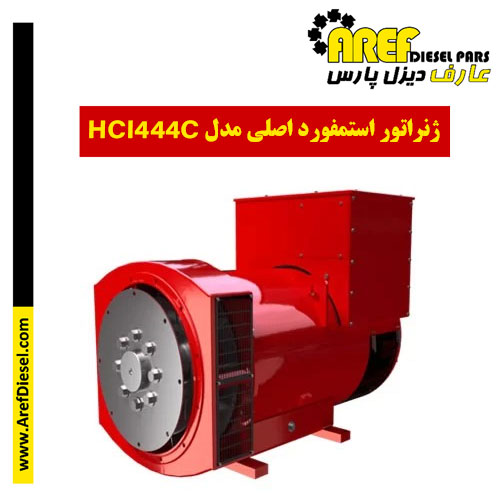

خرید ژنراتور استمفورد اصلی مدل HCI444C
انتخاب ژنراتور استمفورد اصلی مدل HCI444C برای خانه یا محل کار، بستگی به نیاز شما دارد. این برند مدل های متنوعی از ژنراتورها را ارائه می دهد که می توانید با توجه به نیاز خود، از بین آن ها بهترین گزینه را انتخاب کنید.
قیمت ژنراتور استمفورد اصلی مدل HCI444C
در هنگام خرید ژنراتور استمفورد، باید علاوه بر قیمت، ویژگی های فنی، گارانتی، و خدمات پس از فروش را نیز در نظر بگیرید. این عوامل می توانند تأثیر زیادی بر انتخاب شما و قیمت نهایی داشته باشند.
مشخصات ژنراتور استمفورد اصلی مدل HCI444C
استانداردها
ژنراتورهای صنعتی Newage Stamford با الزامات استاندارد BS EN 60034 و بخش های مربوط به دیگر استانداردهای بین المللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100 و AS1359 مطابقت دارند. استانداردها و گواهینامه های دیگر نیز در صورت درخواست قابل بررسی هستند.
تنظیم کننده ولتاژ
SX440 AVR – استاندارد
در این سیستم خودتحریک شونده، استاتور اصلی توان را از طریق تنظیم کننده ولتاژ خودکار (AVR) به استاتور تحریک کننده فراهم می کند. نیمه هادی های کارآمد AVR اطمینان حاصل می کنند که افزایش مثبت از سطوح ولتاژ باقی مانده اولیه پایین آغاز می شود.
خروجی روتور تحریک کننده به روتور اصلی از طریق یک دیود سه فاز پل کامل تغذیه می شود. دیود توسط یک سرکوب کننده ضربه در برابر ضربه هایی که به دلیل اتصال کوتاه یا موازی سازی خارج از فاز ایجاد می شوند، محافظت می شود.
SX440 طیف وسیعی از لوازم جانبی الکترونیکی را پشتیبانی می کند، از جمله یک ترانسفورماتور جریان “افت” که به عملیات موازی با دیگر مولدهای AC اجازه می دهد.
اگر استشمار سه فاز با سیستم خودتحریک شونده مورد نیاز باشد، باید از AVR SX421 استفاده شود.
SX421 AVR
این رگولاتور ولتاژ (AVR) نیز در سیستم های خودتحریکی عمل می کند. این دستگاه تمام ویژگی های **SX440** را دارد و به علاوه، قابلیت حس کردن RMS سه فاز را برای بهبود تنظیم و عملکرد فراهم می آورد. محافظت در برابر ولتاژ اضافی از طریق یک کلید مدار جداگانه انجام می شود. ویژگی پذیرش بار برای کمک به کاهش بار موتور به طور استاندارد در این مدل تعبیه شده است.
ضمانت و گارانتی عارف دیزل به همراه مشاوره رایگان و نصب و اجرای حرفه ای
📞 مشاوره رایگان 09122847033
MX341 AVR
این AVR پیشرفته در سیستم کنترل ژنراتور دائمی مغناطیس (PMG) استمفورد گنجانده شده است. PMG از طریق AVR به Exciter اصلی برق می دهد و منبع تغذیه ثابت برای تحریک مستقل از خروجی ژنراتور فراهم می کند. خروجی Exciter اصلی سپس از طریق یک پل تمام موج به روتور اصلی منتقل می شود که با یک محافظ نوسان محافظت شده است. AVR دارای حفاظت داخلی در برابر تحریک بیش از حد پایدار است که به علت نقص های داخلی یا خارجی ایجاد می شود و دستگاه را پس از حداقل ۵ ثانیه از تحریک خارج می کند. ویژگی پذیرش بار تخلیه موتور می تواند امکان وارد کردن بار کامل به ژنراتور را در یک مرحله فراهم کند. اگر نیاز به حس گر سه فاز با سیستم PMG باشد، باید از AVR مدل MX321 استفاده شود. برای کاربردهایی با بارهای به شدت نامتعادل یا بسیار غیرخطی، توصیه می کنیم از حس گر سه فاز استفاده کنید.
MX321 AVR
پیشرفته ترین AVR در میان مدل های ما، تمامی ویژگی های MX341 را با اضافه کردن حس گر سه فاز RMS برای بهبود تنظیم و عملکرد ترکیب می کند. محافظت در برابر ولتاژ بیش از حد به طور داخلی گنجانده شده و تنظیمات سطح جریان کوتاه مدت به عنوان یک ویژگی اختیاری در دسترس است.
پیچشها و عملکرد الکتریکی
تمام استاتورهای ژنراتور به صورت ۲/۳ پیچیده شده اند. این طراحی هارمونیک های سه گانه (سوم، نهم، پانزدهم و …) را از موج ولتاژ حذف می کند و به عنوان طراحی بهینه برای تأمین بدون مشکل بارهای غیرخطی شناخته شده است. طراحی ۲/۳ پیچش از ایجاد جریان های اضافی در نول که گاهی با پیچش های بالاتر دیده می شود، جلوگیری می کند، زمانی که ژنراتور به شبکه برق متصل است. یک پیچش دمپر کاملاً متصل نوسانات را در هنگام هم زمانی ژنراتور با شبکه برق کاهش می دهد. این پیچش، به همراه طراحی ۲/۳ و انتخاب دقیق طراحی قطب ها و دندانه ها، باعث می شود که اعوجاج موج بسیار کم باشد.
ترمینالها و جعبه ترمینال
ژنراتورهای استاندارد سه فاز و قابل اتصال مجدد هستند که دارای ۱۲ انتها هستند که به ترمینال ها منتقل می شوند. این ترمینال ها روی یک پوشش در انتهای غیر درایو ژنراتور نصب شده اند. جعبه ترمینال از ورق فولادی ساخته شده و شامل AVR (رگولاتور ولتاژ خودکار) است و فضای کافی برای سیم کشی و تنظیمات گلند مشتریان را فراهم می کند. این جعبه دارای پنل های قابل جداسازی است که دسترسی آسان را فراهم می آورد.
شافت و کلیدها
تمام روتورهای ژنراتور به طور دینامیکی به سطح بالاتری از استاندارد BS6861:Part 1 Grade 2.5 متعادل شده اند تا حداقل ارتعاش در حین کار را تضمین کنند.
عایقسازی/آغشتهسازی
سیستم عایق بندی از نوع کلاس ‘H’ است. تمامی اجزای پیچیده شده با موادی و فرآیندهایی آغشته شده اند که به طور خاص برای ارائه عایق با ضخامت بالا برای پیچش های استاتیک و استحکام مکانیکی بالا برای اجزای گردان طراحی شده اند.
تضمین کیفیت
ژنراتورها با استفاده از روش های تولیدی که سطح تضمین کیفیت مطابق با استاندارد BS EN ISO 9001 دارند، تولید می شوند. ممکن است تنظیم ولتاژ اعلام شده در حضور برخی از سیگنال های رادیویی دریافتی حفظ نشود. هرگونه تغییر در عملکرد در محدوده های معیار ‘B’ استاندارد EN 61000-6-2:2001 خواهد بود. در هیچ زمانی، تنظیم ولتاژ در حالت پایدار از ۲% تجاوز نخواهد کرد.
| سیستم کنترل | تحریک جداگانه توسط P.M.G. | ||
|---|---|---|---|
| A.V.R. | MX321 | MX341 | |
| تنظیم کننده ولتاژ | ± ۰٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | به نمودارهای کاهش اتصال کوتاه مراجعه کنید. |
| سیستم کنترل | خود تحریک | ||
|---|---|---|---|
| A.V.R. | SX440 | SX421 | |
| تنظیم کننده ولتاژ | ± ۱٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | کنترل سری ۴ قادر به پشتیبانی از جریان اتصال کوتاه نیست |
| سیستم عایق | کلاس H |
|---|---|
| محافظت | IP23 |
| ضریب قدرت نامی | ۰٫۸ |
| پیچک استاتور | دو لایه هم مرکز |
| گام پیچک | دو سوم |
| سربندی پیچک | ۱۲ |
| استاتور WDG. مقاومت | ۰٫۰۱۶۶ اهم به ازای هر فاز در ۲۲ درجه سانتیگراد، اتصال ستاره سری |
| روتور WDG. مقاومت | ۰٫۹۲ اهم در ۲۲ درجه سانتیگراد |
| کاهش تداخل رادیویی (R.F.I.) | BS EN 61000-6-2 و BS EN 61000-6-4، VDE 0875G، VDE 0875N. برای دیگران به کارخانه مراجعه کنید |
| تحریف شکل موج | بدون بار < 1.5%، بار خطی متعادل تحریف نشده < 5.0% |
| حداکثر سرعت مجاز | ۲۲۵۰ دور در دقیقه |
| یاتاقان انتهای درایو | BALL. 6317-2RS (ISO) |
| یاتاقان انتهای غیر درایو | BALL. 6314-2RS (ISO) |
| ۱ بلبرینگ | ۲ بلبرینگ | |
|---|---|---|
| کامپوزیت وزن ژنراتور | ۸۵۰ kg | ۸۸۵ kg |
| وزن استاتور پیچیده شده | ۳۷۰ kg | ۳۷۰ kg |
| وزن روتور پیچیده شده | ۳۲۴ kg | ۳۰۱ kg |
| اینرسی WR² | ۳٫۵۵۳۱ kgm 2 | ۳٫۳۵۴۳ kgm 2 |
| وزنه های حمل و نقل در جعبه | ۹۲۰ kg | ۹۴۵ kg |
| اندازه جعبه بسته بندی | ۱۵۵ x 87 x 107(cm) | ۱۵۶ x 87 x 107(cm) |
| ۵۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | THF<2% | |||
| خنک کننده هوا | ۰٫۴۸۶ m³/sec 1030 cfm | |||
| سری ولتاژ ستارهای | ۳۸۰/۲۲۰ | ۴۰۰/۲۳۱ | ۴۱۵/۲۴۰ | ۴۴۰/۲۵۴ |
| اتصال موازی ولتاژ ستارهای | ۱۹۰/۱۱۰ | ۲۰۰/۱۱۵ | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ |
| سری ولتاژ دلتا | ۲۲۰/۱۱۰ | ۲۳۰/۱۱۵ | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ |
| رتبهبندی مبنای kVA برای مقادیر رآکتانس | ۲۵۰ | ۲۵۰ | ۲۵۰ | ۲۵۰ |
| رآکتانس گذرا محور مستقیم | ۰٫۲۰ | ۰٫۱۸ | ۰٫۱۷ | ۰٫۱۵ |
| رآکتانس محور مستقیم سنکرون | ۳٫۱۵ | ۲٫۸۴ | ۲٫۶۴ | ۲٫۳۵ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ |
| رآکتانس محور عمودی | ۲٫۷۱ | ۲٫۴۴ | ۲٫۲۷ | ۲٫۰۲ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۳۹ | ۰٫۳۶ | ۰٫۳۳ | ۰٫۲۹ |
| رآکتانس نشتی | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۷ |
| رآکتانس توالی منفی | ۰٫۲۷ | ۰٫۲۵ | ۰٫۲۳ | ۰٫۲۰ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۷ |
| ۶۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | TIF<50 | |||
| خنک کننده هوا | ۰٫۵۸۰ m³/sec 1240 cfm | |||
| سری ولتاژ ستارهای | ۴۱۶/۲۴۰ | ۴۴۰/۲۵۴ | ۴۶۰/۲۶۶ | ۴۸۰/۲۷۷ |
| اتصال موازی ولتاژ ستارهای | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ | ۲۳۰/۱۳۳ | ۲۴۰/۱۳۸ |
| سری ولتاژ دلتا | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ | ۲۶۶/۱۳۳ | ۲۷۷/۱۳۸ |
| رتبهبندی مبنای kVA برای مقادیر رآکتانس | ۲۸۱ | ۲۹۴ | ۳۰۰ | ۳۱۳ |
| رآکتانس محور مستقیم سنکرون | ۳٫۶۹ | ۳٫۴۵ | ۳٫۲۲ | ۳٫۰۹ |
| رآکتانس گذرای محور مستقیم | ۰٫۲۴ | ۰٫۲۲ | ۰٫۲۱ | ۰٫۲۰ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۶ | ۰٫۱۵ | ۰٫۱۴ | ۰٫۱۳ |
| رآکتانس محور عمودی | ۳٫۱۹ | ۲٫۹۸ | ۲٫۷۹ | ۲٫۶۷ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۴۳ | ۰٫۴۰ | ۰٫۳۸ | ۰٫۳۶ |
| رآکتانس نشتی | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۹ | ۰٫۰۸ |
| رآکتانس توالی منفی | ۰٫۳۰ | ۰٫۲۸ | ۰٫۲۶ | ۰٫۲۵ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۹ | ۰٫۰۸ |
| راکتانس ها مقادیر اشباع هستند در هر واحد در رتبه بندی و ولتاژ نشان داده شده است | |
| ثابت زمانی گذرا | ۰٫۰۸s |
| ثابت زمانی زیرگذرای | ۰٫۰۱۹s |
| ثابت زمانی میدان آزاد بدون بار | ۱٫۷s |
| ثابت زمانی آرماتور | ۰٫۰۱۸s |
| نسبت اتصال کوتاه | ۱/Xd |

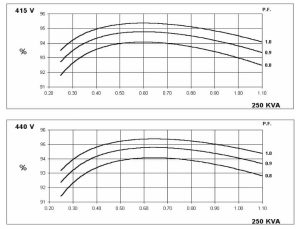

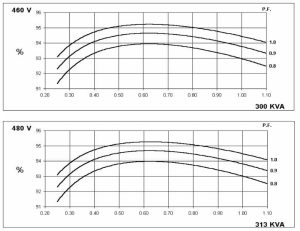

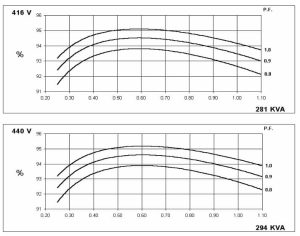

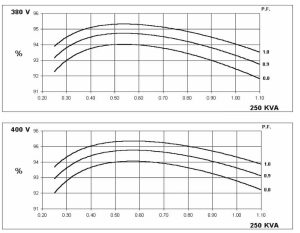

منحنی های بازده سه فاز
۵۰ HZ
۶۰ HZ

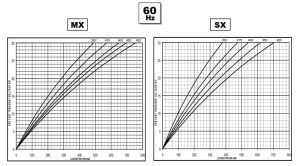

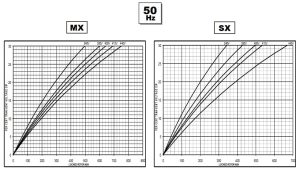

نمودار راهاندازی موتور با روتور قفلشده

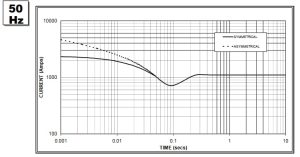

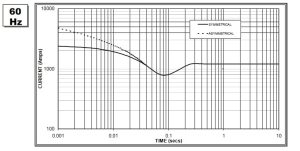

نمودار کاهش اتصال کوتاه سهفاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستارهای.
اتصال کوتاه پایدار = ۱۱۰۰ آمپر
ضمانت و گارانتی عارف دیزل به همراه مشاوره رایگان و نصب و اجرای حرفه ای
📞 مشاوره رایگان 09122847033
اتصال کوتاه پایدار = ۱۲۰۰ آمپر
نکته ۱
فاکتورهای ضرب زیر باید برای تنظیم مقادیر از نمودار بین زمان ۰.۰۰۱ ثانیه و نقطه حداقل جریان نسبت به ولتاژ عملیاتی اسمی استفاده شوند:
۵۰HZ
| Voltage | Factor |
|---|---|
| ۳۸۰v | X 1.00 |
| ۴۰۰v | X 1.05 |
| ۴۱۵v | X 1.09 |
| ۴۴۰v | X 1.16 |
۶۰HZ
| Voltage | Factor |
|---|---|
| ۴۱۶v | X 1.00 |
| ۴۴۰v | X 1.06 |
| ۴۶۰v | X 1.10 |
| ۴۸۰v | X 1.15 |
نکته ۲
فاکتور ضرب زیر باید برای تبدیل مقادیر محاسبه شده طبق یادداشت ۱ به مقادیر قابل اجرا برای انواع مختلف اتصال کوتاه استفاده شود:
| ۳-فاز | ۲-فاز L-L | ۱-فاز L-N | |
|---|---|---|---|
| لحظه ای | x 1.00 | x 0.87 | x 1.30 |
| حداقل | x 1.00 | x 1.80 | x 3.20 |
| ماندگار | x 1.00 | x 1.50 | x 2.50 |
| حداکثر مدت ماندگار | ۱۰ ثانیه | ۵ ثانیه | ۲ ثانیه |
نکته ۳
منحنی ها برای ماشین های متصل به شبکه ستاره ای (Wye) ترسیم شده اند. برای اتصالات دیگر، باید از ضرایب زیر برای مقادیر جریان استفاده شود:
- اتصال موازی ستاره (Parallel Star): مقدار جریان منحنی × ۲
- اتصال سری دلتا (Series Delta): مقدار جریان منحنی × ۱.۷۳۲

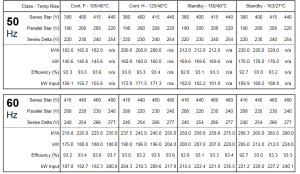

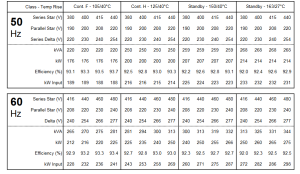

رتبه بندی ها ژنراتور استمفورد اصلی HCI444C

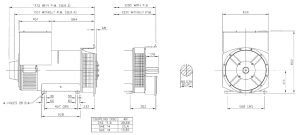

ابعاد
رتبه بندی ها
