برگه مشخصات | SS27-CPGK |
|---|
برای مشاهده محصولات بیشتر به برگه دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولات
| رده ها | کیلووات-آمپر توان اضطراری (کیلووات) | کیلووات-آمپر کاوآ و توان دائم کار (کیلووات) |
|---|---|---|
| ۲۷۵۰ (۲۲۰۰) | ۲۵۰۰ (۲۰۰۰) | |
| بار | مصرف سوخت | |
| ۱٫۴ | ۴۳٫۲ گالن در ساعت (۱۶۳ لیتر در ساعت) | ۴۰٫۲ گالن در ساعت (۱۵۲ لیتر در ساعت) |
| ۱٫۲ | ۷۴٫۴ گالن در ساعت (۲۸۴ لیتر در ساعت) | ۶۹٫۰ گالن در ساعت (۲۶۱ لیتر در ساعت) |
| ۳٫۴ | ۱۰۶٫۶ گالن در ساعت (۴۰۴ لیتر در ساعت) | ۹۷٫۸ گالن در ساعت (۳۷۰ لیتر در ساعت) |
| کامل | ۱۳۸٫۳ گالن در ساعت (۵۲۴ لیتر در ساعت) | ۱۲۶٫۶ گالن در ساعت (۴۷۹ لیتر در ساعت) |
| موتور | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| سازنده موتور | Cummins | |
| مدل موتور | QSK78-G9 | |
| پیکربندی | چدن، سیلندر ۶۰ درجه V16 | |
| سیستم تنفس | توربو شارژ و دمای پایین پس از خنک شدن | |
| خروجی قدرت ناخالص موتور، کیلووات | ۲۵۳۹ | ۲۳۰۴ |
| BMEP در بار نامی تنظیم شده، کیلوپاسکال | ۲۶۱۷ | ۲۳۷۵ |
| قطر پیستون، میلی متر | ۱۷۰ | |
| طول کورس پیستون، میلی متر | ۱۹۰ | |
| سرعت موتور نامی، دور در دقیقه | ۱۵۰۰ | |
| سرعت پیستون، متر بر ثانیه | ۹٫۵ | |
| نسبت تراکم | ۱۵٫۵:۱ | |
| ظرفیت روغن موتور، لیتر | ۴۶۶ | |
| محدودیت سرعت بیش از حد، دور در دقیقه | ۱۷۲۵ ±۵۰ | |
| توان بازیابی شونده، کیلووات | ۱۸۹ | |
| نوع گاورنر | الکترونیکی | |
| ولتاژ استارت | ۲۴ ولت DC | |
| جریان سوخت | ||
| حداکثر جریان سوخت، لیتر در ساعت | ۲۲۲۵ | |
| حداکثر محدودیت ورودی سوخت، میلی متر جیوه | ۱۲۷ | |
| حداکثر دمای ورودی سوخت (درجه سلسیوس) | ۷۰ | |
| هوا | ||
| هوای احتراق، متر مکعب در دقیقه | ۱۸۶ | ۱۴۷ |
| حداکثر محدودیت فیلتر هوا، کیلوپاسکال | ۶٫۲ | |
| خروجی گازهای احتراق | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| جریان گازهای خروجی در بار نامی تنظیم شده، متر مکعب در دقیقه | ۴۱۵ | ۳۲۶ |
| دمای گازهای خروجی، درجه سلسیوس | ۴۲۲ | ۴۱۰ |
| حداکثر فشار معکوس خروجی، کیلوپاسکال | ۶٫۷ | |
| سیستم خنک کننده استاندارد نصب شده بر روی ست | ||
| طراحی محیطی، درجه سلسیوس | RTF | |
| بار فن، کیلووات | RTF | |
| ظرفیت مایع خنک کننده (همراه با رادیاتور)، لیتر | RTF | |
| جریان هوای سیستم خنک کننده، متر مکعب بر ثانیه @ ۱۲٫۷میلی متر آب | RTF | |
| کل پرتوافکنی گرما، بی‌تی‌یو بر دقیقه | RTF | RTF |
| حداکثر محدودیت جریان هوای خنک کننده استاتیکی، میلی متر آب | RTF | |
| وزن* | باز | بسته |
|---|---|---|
| وزن خشک واحد kg | ۱۸۵۴۹ | |
| وزن مرطوب واحد kg | ۱۹۱۴۵ |
| ابعاد | طول | عرض | ارتفاع |
|---|---|---|---|
| ابعاد استاندارد برای مدل باز | ۵۶۷۰ | ۲۳۰۵ | ۲۷۰۸ |
طرح کلی جنست

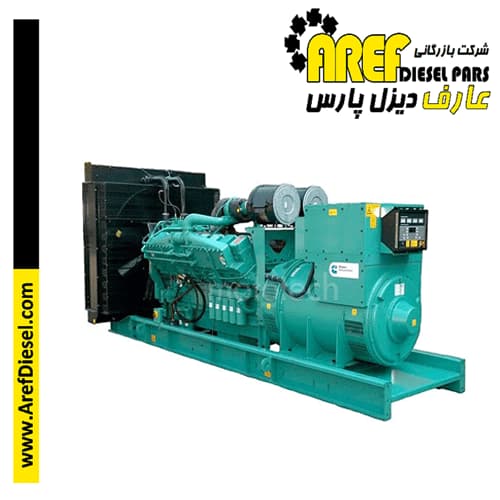

مجموعه باز
مجموعه محصور شده
داده های دینام
| اتصال۱ | افزایش دمای درجه سانتیگراد | وظیفه۲ | آلترناتور | ولتاژ | |
|---|---|---|---|---|---|
| Wye, 3 Phase | ۱۵۰/۱۲۵/۱۰۵ | S/P/C | LVSI804S | ۳۸۰-۴۴۰ | |
| Wye, 3 Phase | ۸۰-۱۵۰ | S/P/C | MVSI804R,S,T,W | ۳۳۰۰ | |
| Wye, 3 Phase | ۸۰-۱۵۰ | S/P/C | HVSI804S,T,W,X | ۶۶۰۰/۱۱۰۰۰ | |
تعاریف رتبه بندی
- توان اضطراری (ESP) : قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
- توان مصرفی با زمان محدود (LTP): قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
- کاوآ و توان دائم کار (PRP): قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. Prime Power (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 در دسترس است.
- قدرت بار پایه (پیوسته) (COP): قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.
فرمول های محاسبه جریان بار کامل:
