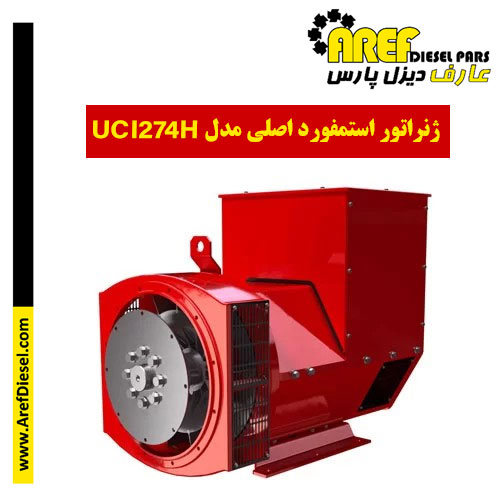

خرید ژنراتور استمفورد اصلی مدل UCI274H
برای تأمین برق اضطراری منزل خود، ژنراتور استمفورد اصلی مدل UCI274H می تواند یک انتخاب مناسب باشد. این ژنراتورها به دلیل مصرف سوخت بهینه و صدای کم، برای استفاده در فضاهای بسته بسیار مناسب هستند.
قیمت ژنراتور استمفورد اصلی مدل UCI274H
قیمت بالاتر ژنراتور استمفورد معمولاً به دلیل کیفیت بالای ساخت، دوام بیشتر و قابلیت اطمینان در شرایط سخت است. این ژنراتورها به ویژه برای کاربردهای صنعتی و پروژه های بزرگ، عملکرد بهتری ارائه می دهند.
استانداردها
ژنراتورهای صنعتی Newage Stamford با الزامات استاندارد BS EN 60034 و بخش های مربوط به دیگر استانداردهای بین المللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100 و AS1359 مطابقت دارند. استانداردها و گواهینامه های دیگر نیز در صورت درخواست قابل بررسی هستند.
تنظیم کننده ولتاژ ژنراتور استمفورد اصلی مدل UCI274H
SX460 AVR – استاندارد
با این سیستم کنترل خود تحریک شونده، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک کننده تأمین می کند. نیمه هادی های با کارایی بالا در AVR تضمین می کنند که ولتاژ از سطوح اولیه کم به تدریج و به طور مثبت افزایش یابد.
خروجی روتور تحریک کننده به روتور اصلی از طریق یک مبدل پل تمام موج سه فاز منتقل می شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه محافظت می شود.
SX440 AVR
با این سیستم خودتحریکی، استاتور اصلی قدرت را از طریق رگولاتور ولتاژ خودکار (AVR) به استاتور تحریک کننده تأمین می کند. نیمه هادی های با کارایی بالا در AVR تضمین می کنند که ولتاژ از سطوح اولیه کم به تدریج و به طور مثبت افزایش یابد.
خروجی روتور تحریک کننده به روتور اصلی از طریق یک مبدل پل تمام موج سه فاز منتقل می شود. این مبدل توسط یک محافظ نوسانات در برابر نوسانات ناشی از مشکلاتی مانند اتصال کوتاه یا هم فاز نبودن در پاراللینگ محافظت می شود.
SX440 از انواع لوازم جانبی الکترونیکی پشتیبانی می کند، از جمله ترانسفورماتور جریان ‘droop’ برای امکان عملیات موازی با دیگر ژنراتورهای AC.
اگر نیاز به حس کردن سه فاز با سیستم خودتحریکی باشد، باید از SX421 AVR استفاده شود.
SX421 AVR
این رگولاتور ولتاژ (AVR) نیز در سیستم های خودتحریکی عمل می کند. این دستگاه تمام ویژگی های **SX440** را دارد و به علاوه، قابلیت حس کردن RMS سه فاز را برای بهبود تنظیم و عملکرد فراهم می آورد. محافظت در برابر ولتاژ اضافی از طریق یک کلید مدار جداگانه انجام می شود. ویژگی پذیرش بار برای کمک به کاهش بار موتور به طور استاندارد در این مدل تعبیه شده است.
ضمانت و گارانتی عارف دیزل به همراه مشاوره رایگان و نصب و اجرای حرفه ای
📞 مشاوره رایگان 09122847033
MX341 AVR
این AVR پیشرفته در سیستم کنترل ژنراتور دائمی مغناطیس (PMG) استمفورد گنجانده شده است. PMG از طریق AVR به Exciter اصلی برق می دهد و منبع تغذیه ثابت برای تحریک مستقل از خروجی ژنراتور فراهم می کند. خروجی Exciter اصلی سپس از طریق یک پل تمام موج به روتور اصلی منتقل می شود که با یک محافظ نوسان محافظت شده است. AVR دارای حفاظت داخلی در برابر تحریک بیش از حد پایدار است که به علت نقص های داخلی یا خارجی ایجاد می شود و دستگاه را پس از حداقل ۵ ثانیه از تحریک خارج می کند. ویژگی پذیرش بار تخلیه موتور می تواند امکان وارد کردن بار کامل به ژنراتور را در یک مرحله فراهم کند. اگر نیاز به حس گر سه فاز با سیستم PMG باشد، باید از AVR مدل MX321 استفاده شود. برای کاربردهایی با بارهای به شدت نامتعادل یا بسیار غیرخطی، توصیه می کنیم از حس گر سه فاز استفاده کنید.
MX321 AVR
پیشرفته ترین AVR در میان مدل های ما، تمامی ویژگی های MX341 را با اضافه کردن حس گر سه فاز RMS برای بهبود تنظیم و عملکرد ترکیب می کند. محافظت در برابر ولتاژ بیش از حد به طور داخلی گنجانده شده و تنظیمات سطح جریان کوتاه مدت به عنوان یک ویژگی اختیاری در دسترس است.
پیچشها و عملکرد الکتریکی
تمام استاتورهای ژنراتور به صورت ۲/۳ پیچیده شده اند. این طراحی هارمونیک های سه گانه (سوم، نهم، پانزدهم و …) را از موج ولتاژ حذف می کند و به عنوان طراحی بهینه برای تأمین بدون مشکل بارهای غیرخطی شناخته شده است. طراحی ۲/۳ پیچش از ایجاد جریان های اضافی در نول که گاهی با پیچش های بالاتر دیده می شود، جلوگیری می کند، زمانی که ژنراتور به شبکه برق متصل است. یک پیچش دمپر کاملاً متصل نوسانات را در هنگام هم زمانی ژنراتور با شبکه برق کاهش می دهد. این پیچش، به همراه طراحی ۲/۳ و انتخاب دقیق طراحی قطب ها و دندانه ها، باعث می شود که اعوجاج موج بسیار کم باشد.
ترمینالها و جعبه ترمینال
ژنراتورهای استاندارد سه فاز و قابل اتصال مجدد هستند که دارای ۱۲ انتها هستند که به ترمینال ها منتقل می شوند. این ترمینال ها روی یک پوشش در انتهای غیر درایو ژنراتور نصب شده اند. جعبه ترمینال از ورق فولادی ساخته شده و شامل AVR (رگولاتور ولتاژ خودکار) است و فضای کافی برای سیم کشی و تنظیمات گلند مشتریان را فراهم می کند. این جعبه دارای پنل های قابل جداسازی است که دسترسی آسان را فراهم می آورد.
شافت و کلیدها
تمام روتورهای ژنراتور به طور دینامیکی به سطح بالاتری از استاندارد BS6861:Part 1 Grade 2.5 متعادل شده اند تا حداقل ارتعاش در حین کار را تضمین کنند. ژنراتورهای دارای دو یاتاقان با استفاده از یک کلید نیمه متعادل شده اند.
عایقسازی/آغشتهسازی
سیستم عایق بندی از نوع کلاس ‘H’ است. تمامی اجزای پیچیده شده با موادی و فرآیندهایی آغشته شده اند که به طور خاص برای ارائه عایق با ضخامت بالا برای پیچش های استاتیک و استحکام مکانیکی بالا برای اجزای گردان طراحی شده اند.
ضمانت و گارانتی عارف دیزل به همراه مشاوره رایگان و نصب و اجرای حرفه ای
📞 مشاوره رایگان 09122847033
تضمین کیفیت
ژنراتورها با استفاده از روش های تولیدی که سطح تضمین کیفیت مطابق با استاندارد BS EN ISO 9001 دارند، تولید می شوند. ممکن است تنظیم ولتاژ اعلام شده در حضور برخی از سیگنال های رادیویی دریافتی حفظ نشود. هرگونه تغییر در عملکرد در محدوده های معیار ‘B’ استاندارد EN 61000-6-2:2001 خواهد بود. در هیچ زمانی، تنظیم ولتاژ در حالت پایدار از ۲% تجاوز نخواهد کرد.
| سیستم کنترل | تحریک جداگانه توسط P.M.G. | ||
|---|---|---|---|
| A.V.R. | MX321 | MX341 | |
| تنظیم کننده ولتاژ | ± ۰٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | به نمودارهای کاهش اتصال کوتاه مراجعه کنید. |
| سیستم کنترل | خود تحریک | ||
|---|---|---|---|
| A.V.R. | SX460 | SX440 | SX421 |
| تنظیم کننده ولتاژ | ± ۱٫۵ % | ± ۱٫۰ % | با ۴٪ کنترل موتور |
| اتصال کوتاه پایدار | کنترل سری ۴ قادر به پشتیبانی از جریان اتصال کوتاه نیست |
| سیستم عایق | کلاس H |
|---|---|
| محافظت | IP23 |
| ضریب قدرت نامی | ۰٫۸ |
| پیچک استاتور | دو لایه هم مرکز |
| گام پیچک | دو سوم |
| سربندی پیچک | ۱۲ |
| استاتور WDG. مقاومت | ۰٫۰۱۵۵ اهم به ازای هر فاز در ۲۲ درجه سانتیگراد، اتصال ستاره سری |
| روتور WDG. مقاومت | ۱٫۸۲ اهم در ۲۲ درجه سانتیگراد |
| کاهش تداخل رادیویی (R.F.I.) | BS EN 61000-6-2 و BS EN 61000-6-4، VDE 0875G، VDE 0875N. برای دیگران به کارخانه مراجعه کنید |
| تحریف شکل موج | بدون بار < 1.5%، بار خطی متعادل تحریف نشده < 5.0% |
| حداکثر سرعت مجاز | ۲۲۵۰ دور در دقیقه |
| یاتاقان انتهای درایو | BALL. 6315-2RS (ISO) |
| یاتاقان انتهای غیر درایو | BALL. 6310-2RS (ISO) |
| ۱ بلبرینگ | ۲ بلبرینگ | |
|---|---|---|
| کامپوزیت وزن ژنراتور | ۶۲۶ kg | ۶۴۱ kg |
| وزن استاتور پیچیده شده | ۲۵۳ kg | ۲۵۳ kg |
| وزن روتور پیچیده شده | ۲۲۷٫۵۳ kg | ۲۱۶٫۵۷ kg |
| اینرسی WR² | ۱٫۹۳۴۹ kgm 2 | ۱٫۸۸۴۳ kgm 2 |
| وزنه های حمل و نقل در جعبه | ۶۵۹ kg | ۶۷۳ kg |
| اندازه جعبه بسته بندی | ۱۲۳ x 67 x 103 (cm) | ۱۲۳ x 67 x 103 (cm) |
| ۵۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | THF<2% | |||
| خنک کننده هوا | ۰٫۵۱۴ m³/sec 1090 cfm | |||
| سری ولتاژ ستارهای | ۳۸۰/۲۲۰ | ۴۰۰/۲۳۱ | ۴۱۵/۲۴۰ | ۴۴۰/۲۵۴ |
| اتصال موازی ولتاژ ستارهای | ۱۹۰/۱۱۰ | ۲۰۰/۱۱۵ | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ |
| سری ولتاژ دلتا | ۲۲۰/۱۱۰ | ۲۳۰/۱۱۵ | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ |
| رتبهبندی مبنای kVA برای مقادیر رآکتانس | ۲۰۰ | ۲۰۰ | ۲۰۰ | n/a |
| رآکتانس گذرا محور مستقیم | ۰٫۱۸ | ۰٫۱۶ | ۰٫۱۵ | – |
| رآکتانس محور مستقیم سنکرون | ۲٫۱۱ | ۱٫۹۱ | ۱٫۷۷ | – |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۲ | ۰٫۱۱ | ۰٫۱۰ | – |
| رآکتانس محور عمودی | ۱٫۲۸ | ۱٫۱۵ | ۱٫۰۷ | – |
| رآکتانس زیرگذرای محور عمودی | ۰٫۱۷ | ۰٫۱۵ | ۰٫۱۴ | – |
| رآکتانس نشتی | ۰٫۰۸ | ۰٫۰۸ | ۰٫۰۷ | – |
| رآکتانس توالی منفی | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ | – |
| رآکتانس توالی صفر | ۰٫۰۸ | ۰٫۰۸ | ۰٫۰۷ | – |
| ۶۰ Hz | ||||
|---|---|---|---|---|
| تداخل تلفن | TIF<50 | |||
| خنک کننده هوا | ۰٫۶۱۷ m³/sec 1308 cfm | |||
| سری ولتاژ ستارهای | ۴۱۶/۲۴۰ | ۴۴۰/۲۵۴ | ۴۶۰/۲۶۶ | ۴۸۰/۲۷۷ |
| اتصال موازی ولتاژ ستارهای | ۲۰۸/۱۲۰ | ۲۲۰/۱۲۷ | ۲۳۰/۱۳۳ | ۲۴۰/۱۳۸ |
| سری ولتاژ دلتا | ۲۴۰/۱۲۰ | ۲۵۴/۱۲۷ | ۲۶۶/۱۳۳ | ۲۷۷/۱۳۸ |
| رتبهبندی مبنای kVA برای مقادیر رآکتانس | ۲۳۷٫۵ | ۲۴۵ | ۲۴۵ | ۲۵۵ |
| رآکتانس محور مستقیم سنکرون | ۲٫۵۰ | ۲٫۳۱ | ۲٫۱۱ | ۲٫۰۲ |
| رآکتانس گذرای محور مستقیم | ۰٫۲۱ | ۰٫۱۹ | ۰٫۱۸ | ۰٫۱۷ |
| رآکتانس زیرگذرای محور مستقیم | ۰٫۱۴ | ۰٫۱۳ | ۰٫۱۲ | ۰٫۱۱ |
| رآکتانس محور عمودی | ۱٫۵۳ | ۱٫۴۱ | ۱٫۲۹ | ۱٫۲۳ |
| رآکتانس زیرگذرای محور عمودی | ۰٫۲۰ | ۰٫۱۸ | ۰٫۱۷ | ۰٫۱۶ |
| رآکتانس نشتی | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۸ |
| رآکتانس توالی منفی | ۰٫۱۶ | ۰٫۱۵ | ۰٫۱۳ | ۰٫۱۳ |
| رآکتانس توالی صفر | ۰٫۱۰ | ۰٫۰۹ | ۰٫۰۸ | ۰٫۰۸ |
| راکتانس ها مقادیر اشباع هستند در هر واحد در رتبه بندی و ولتاژ نشان داده شده است | |
| ثابت زمانی گذرا | ۰٫۰۴۲ s |
| ثابت زمانی زیرگذرای | ۰٫۰۱۲ s |
| ثابت زمانی میدان آزاد بدون بار | ۱٫۱ s |
| ثابت زمانی آرماتور | ۰٫۰۱۲ s |
| نسبت اتصال کوتاه | ۱/Xd |

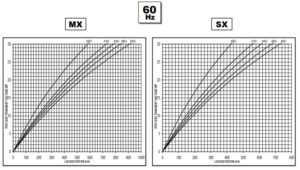

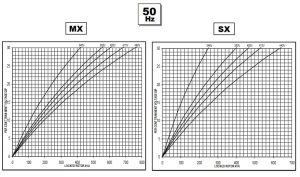

نمودار راهاندازی موتور با روتور قفلشده

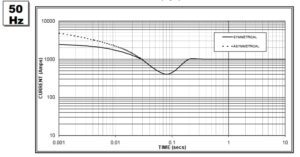

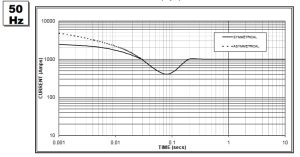

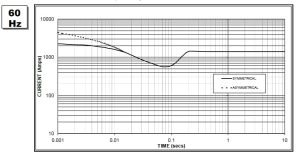

نمودار کاهش اتصال کوتاه سهفاز. تحریک بدون بار در سرعت نامی بر اساس اتصال ستارهای.
اتصال کوتاه پایدار = ۱۰۰۰ آمپر
اتصال کوتاه پایدار = ۱۴۰۰ آمپر
نکته ۱
فاکتورهای ضرب زیر باید برای تنظیم مقادیر از نمودار بین زمان ۰.۰۰۱ ثانیه و نقطه حداقل جریان نسبت به ولتاژ عملیاتی اسمی استفاده شوند:
نکته ۲
فاکتور ضرب زیر باید برای تبدیل مقادیر محاسبه شده طبق یادداشت ۱ به مقادیر قابل اجرا برای انواع مختلف اتصال کوتاه استفاده شود:
| ۳-فاز | ۲-فاز L-L | ۱-فاز L-N | |
|---|---|---|---|
| لحظه ای | x 1.00 | x 0.87 | x 1.30 |
| حداقل | x 1.00 | x 1.80 | x 3.20 |
| ماندگار | x 1.00 | x 1.50 | x 2.50 |
| حداکثر مدت ماندگار | ۱۰ ثانیه | ۵ ثانیه | ۲ ثانیه |
نکته ۳
منحنی ها برای ماشین های متصل به شبکه ستاره ای (Wye) ترسیم شده اند. برای اتصالات دیگر، باید از ضرایب زیر برای مقادیر جریان استفاده شود:
- اتصال موازی ستاره (Parallel Star): مقدار جریان منحنی × ۲
- اتصال سری دلتا (Series Delta): مقدار جریان منحنی × ۱.۷۳۲

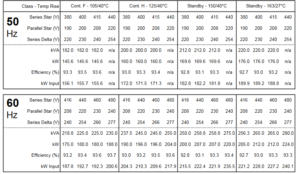

رتبه بندی ها ژنراتور استمفورد اصلی مدل UCI274H
