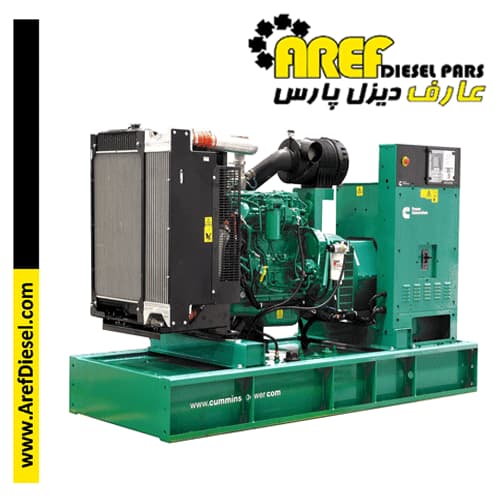

مشخصات دیزل ژنراتور کامینز پاور کوپله فابریک مدل C200D5
| رده ها | کیلووات-آمپر توان اضطراری (کیلووات) | کیلووات-آمپر کاوآ و توان دائم کار (کیلووات) |
|---|---|---|
| ۲۰۰ (۱۶۰) | ۱۸۲ (۱۴۶) | |
| بار | مصرف سوخت | |
| ۱٫۴ | ۳٫۳ گالن در ساعت (۱۵٫۱ لیتر در ساعت) | ۳٫۱ گالن در ساعت ( ۱۳٫۹ لیتر در ساعت) |
| ۱٫۲ | ۶٫۱ گالن در ساعت (۲۷٫۴ لیتر در ساعت) | ۵٫۶ گالن در ساعت (۲۵٫۵ لیتر در ساعت) |
| ۳٫۴ | ۸٫۱ گالن در ساعت (۳۶٫۸ لیتر در ساعت) | ۷٫۶ گالن در ساعت (۳۴٫۵ لیتر در ساعت) |
| کامل | ۱۰٫۰ گالن در ساعت (۴۵٫۳ لیتر در ساعت) | ۹٫۳ گالن در ساعت (۴۲٫۳ لیتر در ساعت) |
برای مشاهده محصولات بیشتر به برگه قیمت دیزل ژنراتور مراجعه نمایید.
مشاوره رایگان محصولات| موتور | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| سازنده موتور | Tata Cummins Limited (JV) | |
| مدل موتور | QSB7-G5 | |
| پیکربندی | ۴ چرخه، خطی، ۶ سیلندر | |
| سیستم تنفس | دارای توربو شارژ و پس از خنک شدن | |
| خروجی قدرت ناخالص موتور، کیلووات | ۲۱۳ | ۱۸۲ |
| BMEP در بار نامی تنظیم شده، کیلوپاسکال | ۲۵۳۷ | ۲۱۷۲ |
| قطر پیستون، میلی متر | ۱۰۷ | |
| طول کورس پیستون، میلی متر | ۱۲۴ | |
| سرعت موتور نامی، دور در دقیقه | ۱۵۰۰ | |
| سرعت پیستون، متر بر ثانیه | ۶٫۲ | |
| نسبت تراکم | ۱۷٫۲:۱ | |
| ظرفیت روغن موتور، لیتر | ۱۹ | |
| محدودیت سرعت بیش از حد، دور در دقیقه | ۱۸۰۰ ± ۵۰ | |
| توان بازیابی شونده، کیلووات | ۱۴ | |
| نوع گاورنر | الکترونیکی | |
| ولتاژ استارت | ۱۲ ولت DC | |
| جریان سوخت | ||
| حداکثر جریان سوخت، لیتر در ساعت | ۱۰۶ | |
| حداکثر محدودیت ورودی سوخت، میلی متر جیوه | ۲۵۴ | |
| حداکثر دمای ورودی سوخت (درجه سلسیوس) | ۷۱ | |
| هوا | ||
| هوای احتراق، متر مکعب در دقیقه | ۱۲٫۷۲ | ۱۲٫۳۰ |
| حداکثر محدودیت فیلتر هوا، کیلوپاسکال | ۶٫۲ | |
| خروجی گازهای احتراق | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| جریان گازهای خروجی در بار نامی تنظیم شده، متر مکعب در دقیقه | ۳۵٫۸ | ۳۴٫۱ |
| دمای گازهای خروجی، درجه سلسیوس | ۵۶۱ | ۵۴۴ |
| حداکثر فشار معکوس خروجی، کیلوپاسکال | ۱۰٫۲ | |
| سیستم خنک کننده استاندارد نصب شده بر روی ست | ||
| طراحی محیطی، درجه سلسیوس | ۵۰ | |
| بار فن، کیلووات | ۶٫۸ | |
| ظرفیت مایع خنک کننده (همراه با رادیاتور)، لیتر | ۳۰٫۲ | |
| جریان هوای سیستم خنک کننده، متر مکعب بر ثانیه @ ۱۲٫۷میلی متر آب | ۵٫۹۱ | |
| کل پرتوافکنی گرما، بی‌تی‌یو بر دقیقه | ۶۵۱۶ | ۵۸۲۵ |
| حداکثر محدودیت جریان هوای خنک کننده استاتیکی، میلی متر آب | ۸٫۱۲ | |
| وزن* | باز | بسته |
|---|---|---|
| وزن خشک واحد kg | ۱۶۴۴ | ۳۰۱۸ |
| وزن مرطوب واحد kg | ۱۶۷۰ | ۳۰۴۴ |
| ابعاد | طول | عرض | ارتفاع |
|---|---|---|---|
| ابعاد استاندارد برای مدل باز | ۲۶۵۶ | ۱۱۰۰ | ۱۸۲۲ |
| ابعاد استاندارد برای مدل در بسته | ۳۹۰۴ | ۱۱۴۲ | ۲۲۷۶ |

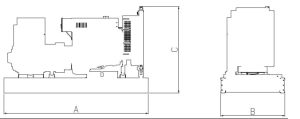

طرح کلی جنست
مجموعه باز
مجموعه محصور شده
داده های دینام
| اتصال | افزایش دما ºC | وظیفه | آلترناتور | ولتاژ |
|---|---|---|---|---|
| Wye, 3-phase | ۱۶۳/۱۲۵ | S/P | UCI274H | ۳۸۰-۴۱۵V |
| Wye, 3-phase | ۱۲۵/۱۰۵ | S/P | UCI274J | ۳۸۰-۴۴۰V |
| – | – | – | – | – |
| – | – | – | – |
–تعاریف رتبه بندی
- توان اضطراری (ESP) : قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
- توان مصرفی با زمان محدود (LTP): قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
- کاوآ و توان دائم کار (PRP): قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. Prime Power (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 در دسترس است.
- قدرت بار پایه (پیوسته) (COP): قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.
فرمول های محاسبه جریان بار کامل:
